Productos NI4-DSC26-2Y1X2-H1140
Sensor inductivo
sensor dual para actuadores rotativos
Referencia: 1051001- rectangular, carcasa de la línea DSC26
- plástico, PP
- dos salidas para supervisión de la posición de actuadores rotativos
- Montaje en todos los actuadores comunes
- 2 patillas CC, nom. 8,2 VCC
- 2 salidas de acuerdo con EN 60947‐5‐6 (NAMUR)
- Conector M12 × 1
- Categoría ATEX II 2 G, zona Ex 1
- Categoría ATEX II 1 D, zona Ex 20
- SIL 2 (modo de baja demanda) conforme a IEC 61508, PL c según la norma ISO 13849-1 a HFT0
- SIL 3 (modo de demanda completa) conforme a IEC 61508, PL e según la norma ISO 13849-1 con configuración redundante HFT1
Datos generales
| EAN | 4047101145274 |
| Código eCl@ss (V5.1.4): | 27270101 -/- conmutador de proximidad inductivo |
| Código aduanero de la mercancía | 85365019000 |
| País de origen | PL |
| Peso | 25 g |
Datos técnicos
| Diseño | Sensores duales para actuadores rotativos |

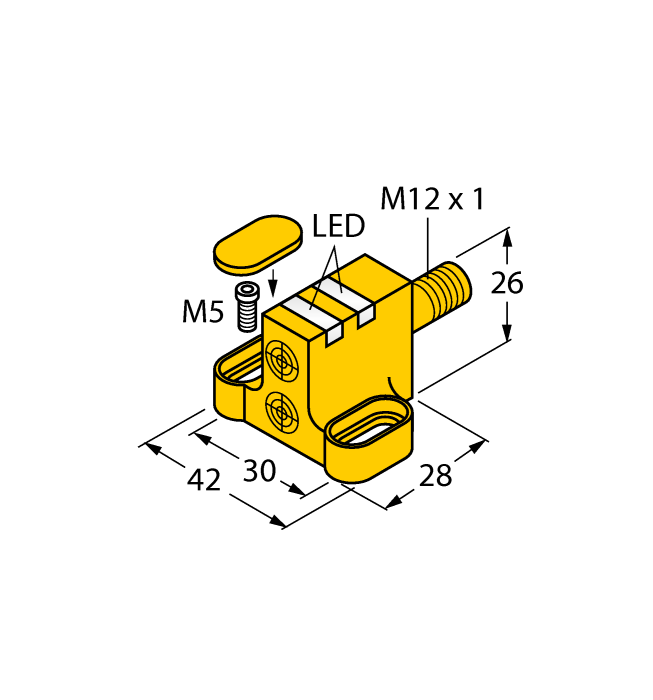

| Tamaño constructivo | 28 x 42 x 26 mm, DSC26 |
| Distancia de detección | 4 mm |
| Condiciones de montaje | No enrasado |
| Tensión de funcionamiento | nom.8.2VCC |
| Salida eléctrica | NAMUR |
| Frecuencia de conmutación | 0.050 kHz |
| Conexión eléctrica | Conectores, M12 × 1 |
| Material de la cubierta | Plástico, PP |
| Temperatura ambiente | -25…+70 °C |
| Grado de protección | IP67 |
| Aprobaciones | ATEX II 2 G, ATEX II 3 G, ATEX II 1 D, ATEX II 2 D, ATEX II 3 D, SIL2, PLc |
Data Sheets
Archivo CAD
Catalog (CAT)
Folleto de productos
Homologación SIL
Homologación/Declaración
Manual de seguridad
Accesorios de montaje
|
BTS-DSC26-EB3
Kit de activación (puck) para sensores dobles; posición final activada; patrón de agujeros en la superficie del receptáculo: 30 x 130 mm; altura del eje de conexión (extensión del eje): 30 mm/Ø: máx. 85 mm |
6900224 |
|
BTS-DSC26-EB20
Actuador (puck) para sensores dobles; posición final activada; patrón de agujeros en la superficie del receptáculo: 80 x 30 mm y 130 x 30 mm; altura del eje de conexión (extensión del eje): 30 mm/Ø: máx. 35 mm; disponible como opción: Espaciador BTS-DSC26-UR10 para ejes de conexión de 20 mm de alto (extensión del eje) |
100002102 |
|
BTS-DSC26-UR10
Espaciador para el kit de activación del sensor dual BTS-DSC26-EB20 |
100002103 |
|
IMC-DI-22EX-PNO/24VDC
2-channel isolating switching amplifier with M12x1 males, for peripheral use, IP67, zones 2/22, input circuits II(1) Ex ia, PNP transistor output NO |
7560003 |
Accesorios funcionales
|
IMX12-DI01-2S-2T-0/24VDC
Amplificador-aislador; dos canales; SIL2 conforme a IEC 61508; modelo Ex; 2 salidas de transistor; entrada señal Namur; control desconectable de rotura de hilo y cortocircuito; conmutable entre modo de corriente de trabajo y reposo; duplicación de señal; bornes roscados extraíbles; ancho 12,5 mm; tensión de alimentación de 24VDC |
7580020 |
