Cableado de desconexión rápida para áreas peligrosas
El sistema de cableado de desconexión rápida para áreas peligrosas de Turck y el sistema remoto de E/S BL20 dan soporte al concepto modular de la empresa de producción de petróleo y gas, Enerflex.

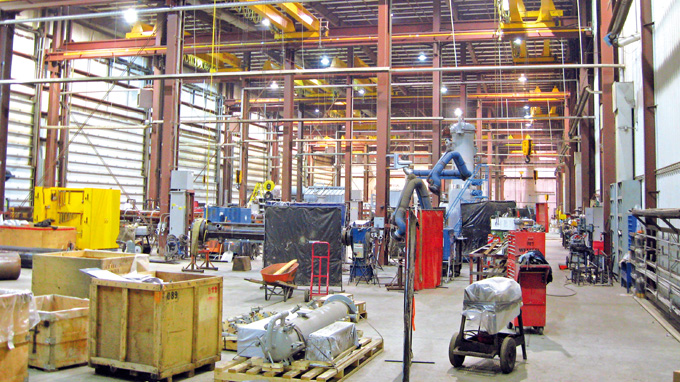

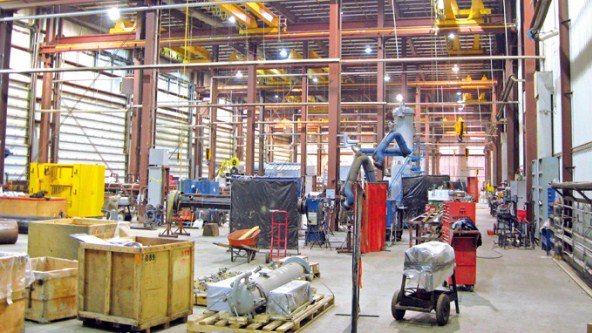

La compañía canadiense Enerflex, establecida en Calgary, Alberta, tiene divisiones para ambos servicios y productos. Mientras que el lado de servicio enumera la instrumentación y los controles, asó como los servicios mecánicos para la compresión de sus ofertas, el lado de productos incluyen el procesamiento de aceite y gas, servicios ambientales y de compresión. Enerflex Production and Processing (P&P) es responsable del diseño y la construcción completa, lista para comisionar los equipos modulares de producción de aceite, gas natural e industrias químicas.
Enerflex ha sido capaz de diseñar los mecanismos de una planta para fraccionarlos en piezas de tamaño de contenedor por años usando bridas y frenos, pero la instrumentación siempre ha sido de intercambio.
Mejorando el estrato físico
Ahí es donde Turck ha sido capaz de ayudar. El sistema de conexión rápida de Turck es innovador y permite el uso de un sistema de conectores resistentes para terminar de rpocesar los instrumentos en el campo y consolidad las señales en las cajas multipuerto pre-fabricadas. Desde las cajas multipuerto, un cable principal multiconductor es instalado a través de las uniones de las tarimas y de regreso al gabinete de control.
El primer proyecto comenzó en el 2008, cuando una compañía americana de aceite y gas queria que Enerflex P&P construyera la insfraestuctura completa de edulcorante de gas amina para el procesamiento de gas natural.
Deconexión rápida y E/S remotas

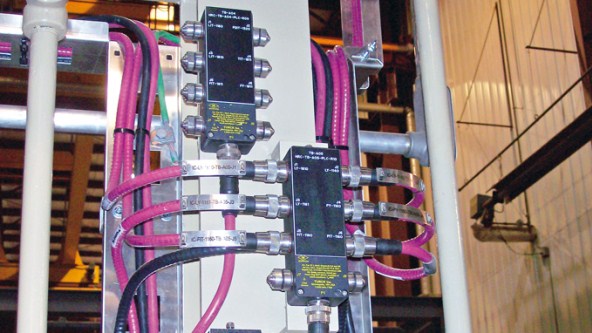

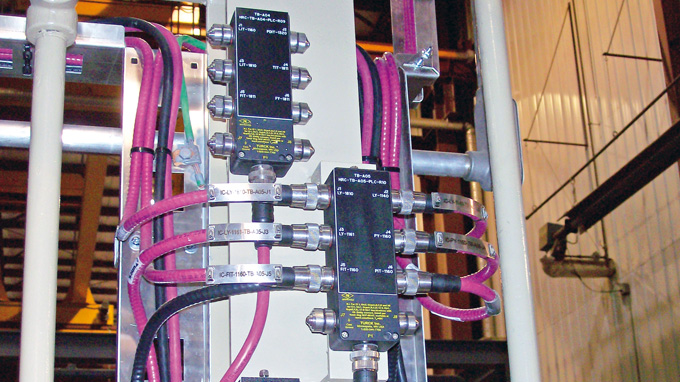

Enerflex decidió usar el cableado de desconexión rápida para áreas peligrosas y el sistema remoto de E/S BL20. BL20 es un sistema rentable y facil de configurar para soluciones de E / S remotas de procesos en lugares peligrosos. Ellos eligen BL20 E/S al poner en marcha el protocolo de Ethernet/IP, el cual tiene una división global con aprobación 2/Zone 2.
El diseño necesitaba acomodar un gran número de señales y aún así reducir la huella de cableado manteniendo al mismo tiempo el 20 por ciento de capacidad de repuesto especificada por el cliente.
Una vez que el cableado, la programación PLC y el comisionado de la planta se han completado en la fábrica Enerflex, la tarima completa es fraccionada en pequeñas secciones para su envío. Esto significa que los cables principales de las cajas multipuerto son desconectados y enrollados y cubiertos para su transporte. Una vez en su sitio y reensamblados por trabajadores locales, el proveso de probar todas las señales se vuelve corto por la naturaleza de los conectores. Estos conectores con muesca se encargan de que el trabajo sea hecho sin ningún error, incrementando la eficiencia y los gastos.
