Sensores utilizados en plataformas marítimas con certificación ATEX

Para actualizar las plataformas marítimas en North Sea a las nuevas normas, Streicher desarrolló una torre de perforación, ahorradora y segura gracias a su sistema modular y a su pero máximo de 11 toneladas por módulos. Los sensores con certificación ATEX de Turck miden numerosas posiciones.

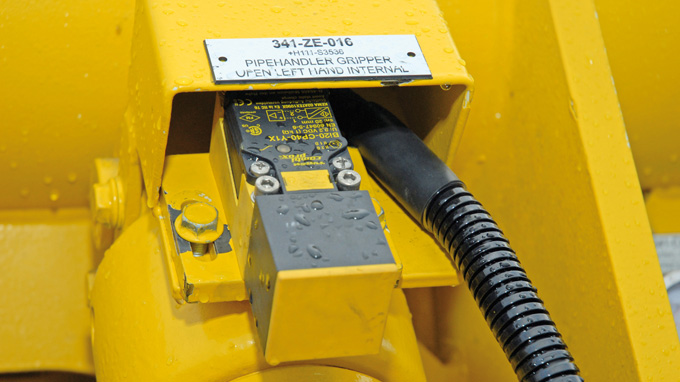

Los sensores de Turck con certificación ATEX tienen que desafiar las condiciones del clima en el oceano

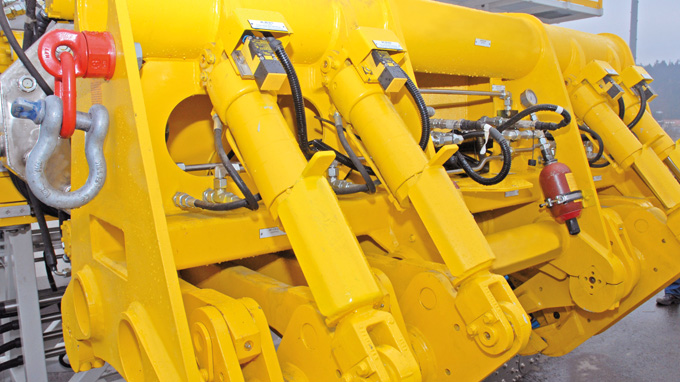

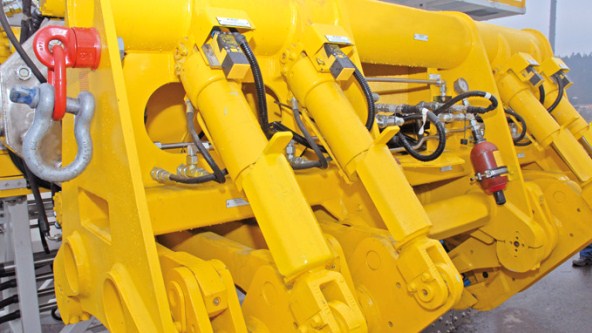

Diez sensores inductivos miden el estatus actual del manipulador de la pipa

El grupo Streicher, ubicado en Deggendorf, Alemania, está construyendo actualmente la primera torre de perforación que puede ser usada en agua. La compañía tiene muchos años de experiencia en el desarrollo y producción de torres de perforación. Sus servicios en tecnología de desarrollo y producción de torres de perforación, incluyen máquinas de excavado profundo para petróleo, gas de petróleo y energía geotérmica, así como perforadoras horizontales para colocar tuberías sin necesidad de cavar.

Concepto modular

Por mucho tiempo, Streicher desarrolló y produjo solamente productos de construcción terrestre, pero hace dos años, la compañía comenzó a desarrollar y construir su primer proyecto marítimo. Los beneficios de las construcción de Streicher es su modularidad y el máximo peso de 11 toneladas por módulo, lo que garantiza que las grúas en las plataformas puedan ser capacer de levantar los módulos a las plataformas de manera segura. Por lo tanto, la construcción es adecuada para actualizar y cambiar sistemas antiguos.

Los empleados primero ensamblan los módulos individuales en las instalaciones de Streicher en Deggendorf. Después de esas preparaciones, toda la construcción es armada al aire libre. Despues de revisar la seguridad y las funciones y de que el cliente haya tomado un curso, la construcción es desarmada y finalmente enviada a su destino. El concepto modular permite la fácil instalación en la plataforma dentro de 12 días.

Sensores Namur en áreas clasificadas

Para medir las posiciones finales de los innumerables elementos móviles en la plataforma petrolera de manera confiable, Streicher usa sensores inductivos de Turck. Alrededor de 60 sensores son utilizados para la nueva construcción. El sensor cúbico de proximidad tiene una mayor distacia de operación, 20 mm en objetivos de acero y cumple con los requerimientos para el uso marítimo. Los sensores Namur cuentan con la aprobación de ATEX para la categoría II 2 G, áreas clasificadas y cumple con criterio SIL 2 de acuerdo con IEC 61508. Gracias a su caja especial de conexiones, los sensores se instalan fácilmente.

Aliado orientado a soluciones

Turck no se caracteriza solamente por la fiabilidad de sus productos sino también por sus innovaciones y sus soluciones oriantadas a sus clientes, especialmente cuando se trata de un desafío. Para cumplir con los requerimientos del SIL3, era necesaria la operación de dos sensores paralelos SIL 2 en la construcción de la torre para revisar y monitorear la posición. Como el espacio en la construcción es muy pequeño, los sensores tienen que estar instalados de manera cercana el uno al otro, esto normalmente causa complicaciones ya que los sensores inductivos se ven influenciados el uno por el otro.
