I/O para supresión de polvos

En el puerto de Taicang, un extenso sistema de aspersores reduce la contaminación por polvo que es causada por la extracción de mineral de hierro -Los módulos de buses de campo de Turck apoya al sistema.

El puerto Taicang Wugang será el segundo puerto más grande de producción local de hierro y acero en la región Yangtze en China. Para reducir el impacto del polvo en el ambiente que es causado por la extracción de estos minerales, la compañía ha decidido instalar un sistema de asperores que es controlado por una estación BL20 E/S para aplicación SPS y repetidores Profibus con la garantía de Turck y comunicación confiable entre Profibus, SPS y los aspersores.

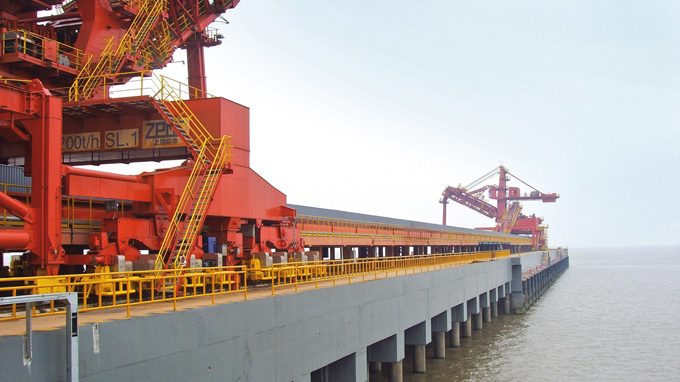

  • Una moderna planta de extracción de hierro fue desarrollada en el puerto Taicang Wugang

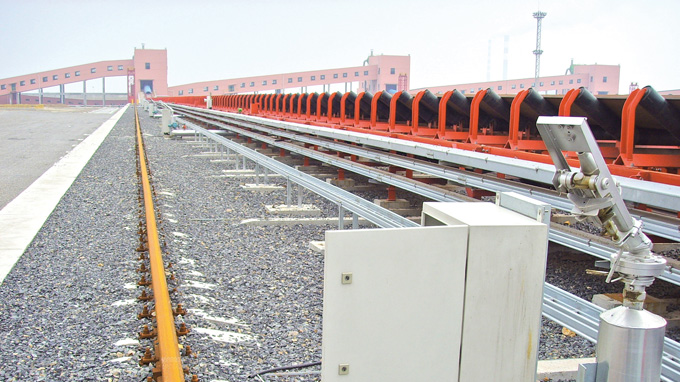

  • Cada aspersor está equipado con un control de gabinetes con una estación BL20

Taicang, localizado en la orilla sur del estuario del río Yangtze, es la mejor intesección para coordinar el transporte río-mar. Para satisfacer la creciente demanda de importaciones del hierro y proveer servicios eficientes en el tránsito del mineral en la región Yangtze, el Grupo Ningbo Port, el Wuhan Iron & Steel Group y Sinotrans Group establecieron la empresa conjunta  Taicang Wugang Port Company en 2003. Junto al puerto Ningbo, el puerto Taicang Wugang será el segundo puerto local de producción de hierro y acero más grande. Si el puerto es terminado, la producción anual aumentará a 30 millones de toneladas.

Sistema de aspersores contra el polvo

Una gran pala excavadora para la extracción de hierro trabaja con el volumen de material del puerto de Taicang Wugang. Un gran monto de tierra se produce durante el proceso de extracción por lo que la compañía extractora decidió instalar un sistema de aspersores para reducir el impacto ambiental del polvo. Vietiún aspersores en cada colunma son distribuidos en una longitud de 800 metros para cubrir toda el área, Hay dos métodos de control tradicionales para el sistema de aspersores. Primero, las señales de cada aspersor serán transmitidas por los cables a una unidad central de control. Esta opción permite un rápido arranque del sistema y su programación, pero colocar los incontables cables conducirá a un aumento sustancial del costo.

El segundo método es equipar cada aspersor con pequeños SPS's para lograr el control. Aunque el método no resuelva el problema de los cables, un gran múmero de pequeños SPS's aumentaría el costo y la mano de obra por la programación que sería requerida. También estas soluciones locales no son ideales para el trabajo de mantenimiento. Para el sistema integrador, Shanghai TGE Environment Equipment & Engineering Co. Ltd., a cargo de la instalación de los sistemas de control, programar y poner en marcha, solo una solución de buses de campo fue considerada. Todas las ventajas de una central de control pueden ser usadas sin tener las desventajas del cableado complejo. Todas las señales son recolectadas de estaciones de E/S directamente a los aspersores y son enviadas vía PROFIBUS a los controladores.

Sistema BL20 flexible

Después de comparar los diferentes productos, el sistema integrador eligió un sistema BL20 económico de E/S distribuido por Turck. Con su concepto modular, alta densidad de señal, tamaño pequeño y bajo precio por canal, la solución de buses de campo de Turck fue la elección correcta.

El software de diagnóstico asistente de configuración de E/S fue la razón por la cual el BL20 se convirtió en el producto de elección. La herramienta de  basada en FDT/DTM apoya al usuario durante el diseño, encendido y mantenimiento de la red. Con la ayuda del asistente de configuracion E/S, cada estación BL20 puede ser configurada en el momento, sin tener que estar conectada a los controles principales.
