Tecnología de seguridad descentralizada para una producción modular

AWL-Techniek es una empresa que ofrece tecnología de seguridad escalable directamente en los módulos de su plataforma de máquina M-Line, implementada con el concepto IO-Link IP67 de Turck y E / S de seguridad

La serie M-Line de AWL-Techniek lo convierte en un pionero en la modularización de las líneas de producción. Turck pudo apoyar de manera óptima al fabricante de máquinas holandés con un concepto de seguridad descentralizado con protección IP67. La combinación de IO-Link y módulos híbridos de bloque de E/S de seguridad ahorra mucho trabajo de cableado porque toda la arquitectura de seguridad se puede instalar fuera del gabinete de control.

El aislamiento galvánico constante del sensor y el voltaje del actuador permite la desconexión de seguridad descentralizada de los grupos de actuadores en los centros de E / S con IO-Link. La interfaz binaria proporciona datos de diagnóstico valiosos para Lyla, la solución de tablero de AWL para mostrar y evaluar los datos. El proyecto demuestra cómo la construcción de máquinas modulares puede crear flexibilidad y acortar los tiempos de entrega y puesta en servicio.

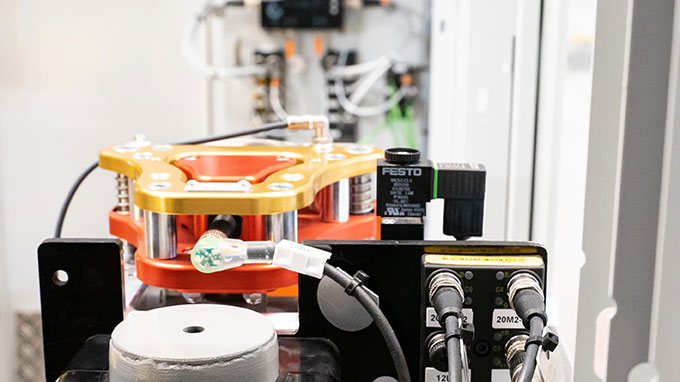

  • Un centro de E/S TBIL lleva las señales del cortador de la tapa de soldadura al maestro IO-Link

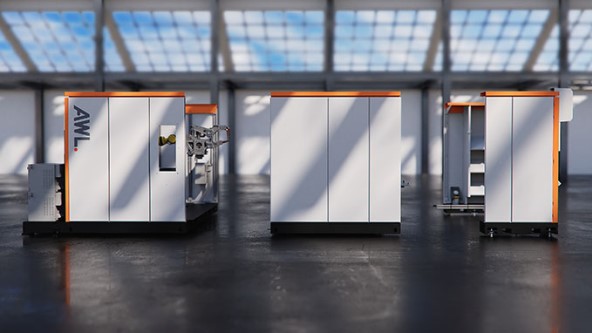

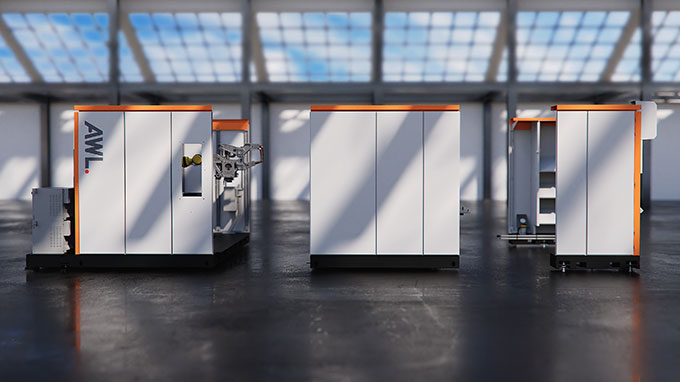

  • Los diferentes módulos de M-Line se pueden combinar para formar una línea de producción completa.

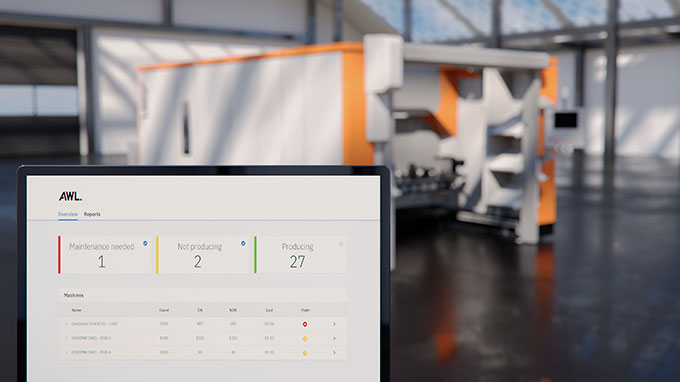

  • El sistema de tablero de Lyla recopila, evalúa y monitorea datos de diferentes máquinas

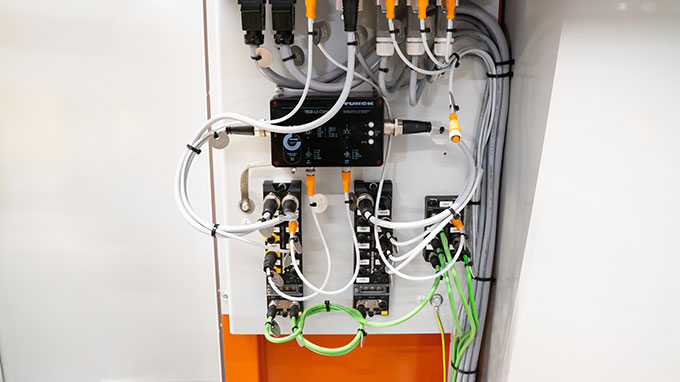

  • Probado en campo:TBPN (abajo a la izquierda),maestro IO-Link (abajo al centro) y caja seguridad (centro)

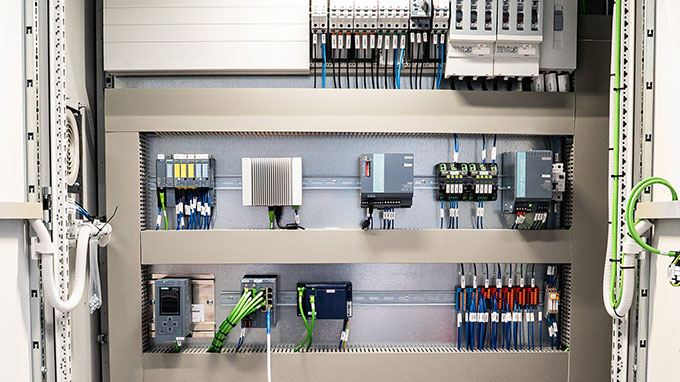

  • Gracias al concepto descentralizado de E/S, hay mucho espacio en el gabinete de control

  • Ingeniero de hardware Jasper van Kooij, AWL-Techniek

Los marcos crean flexibilidad y ahorran costos

La línea M de AWL representa una serie de productos modulares, además de ser una "línea" como "línea de producción" en la que se combinan los módulos individuales. La base de cada módulo es el marco rectangular de acero. Se definieron tres tipos de módulos centrales a partir de los cuales se construirá la M-Line: un módulo de operador, en el que un trabajador puede insertar componentes e iniciar procesos, un módulo indexador, que consiste en plataformas giratorias u otros dispositivos para manipular las piezas de trabajo, y un módulo de proceso, que procesa piezas de trabajo, como con robots de soldadura o máquinas herramientas.

El objetivo: un gabinete de control vacío

AWL se benefició aquí de la tecnología multiprotocolo Ethernet de Turck para módulos de E / S. Permite al fabricante utilizar módulos de bloque IO idénticos en cada módulo M-Line, independientemente de si el cliente prefiere un controlador Profinet o un controlador Ethernet / IP. “Queríamos tantos componentes estandarizados como fuera posible y también un gabinete de control en gran medida estandarizado. Idealmente, algún día tendremos un PLC y una unidad de fuente de alimentación en el gabinete de control ”, anunció el ingeniero de hardware Jasper van Kooij. Todavía no hemos llegado allí, pero ya hay mucho aire en el gabinete de control de los módulos AWL.

Impresionante concepto de E / S de seguridad IP67 IO-Link con tecnología de seguridad escalable

AWL quedó impresionado por el concepto de Turck de una solución de seguridad modular IP67 IO-Link: el núcleo de la solución es el módulo de E / S de seguridad híbrido TBPN. Esto viene con un controlador de seguridad integrado que puede comunicarse con el PLC a través de PROFIsafe sobre Profinet. El módulo está provisto de cuatro E / S de seguridad, dos E / S digitales convencionales y dos puertos IO-Link. La caja de desconexión de seguridad TBSB, que desconecta de manera segura el voltaje del actuador V2 en una situación grave, está conectada a una de las E / S de seguridad. La fuente de alimentación para todos los módulos también funciona a través de la caja de desconexión de seguridad. Esto garantiza que no se suministre energía a ningún actuador, por ejemplo, en caso de una parada de emergencia y que ya no se pueda mover nada en la máquina. Los sensores permanecen activos ya que estos se alimentan a través de V1. De esta forma, la máquina siempre está visible en el controlador.

Aislamiento galvánico del voltaje del sensor / actuador

Los sensores y actuadores digitales de los cortadores de tapas de soldadura están conectados a los cubos de E / S, que a su vez se comunican con el maestro TBEN-L-8IOL IO-Link de Turck. El bloque IP67 proporciona cuatro puertos IO-Link de acuerdo con la Clase A y cuatro de acuerdo con el estándar de Clase B. Esto separa el voltaje de los sensores (V1) de los actuadores (V2). De esta manera, la desconexión segura de la fuente de alimentación se garantiza también a través de IO-Link. AWL ya había utilizado el módulo TBIP de Turck en proyectos similares en los Estados Unidos. Tiene un diseño de hardware similar al TBPN, aunque está destinado a la comunicación EtherNet / IP y CIP-Safety.

IO-Link aumenta la estandarización

El uso de la solución IP67 que incluye concentradores de seguridad y E / S con IO-Link le ahorra a AWL mucho trabajo de cableado. Para el fabricante de máquinas holandés, otra razón fue el hecho de que la interfaz bidireccional aumenta la estandarización de la M-Line. La transferencia segura de la señal a través de cables de tres hilos elimina la necesidad de cables con blindaje especial y cables especiales. IO-Link también garantiza una mayor disponibilidad de la máquina: el sistema de tablero Lyla es parte de la M-Line. Esto recopila los datos de diferentes máquinas, los evalúa y, por lo tanto, supervisa el funcionamiento y el rendimiento de la máquina. Esto también es posible mediante el uso de datos de diagnóstico a través de IO-Link.
