E/S remotas para áreas peligrosas

Elantas Beck moderniza las tarjetas de interfaz de 19" con el sistema compacto de E/S remotas, excom, de Turck

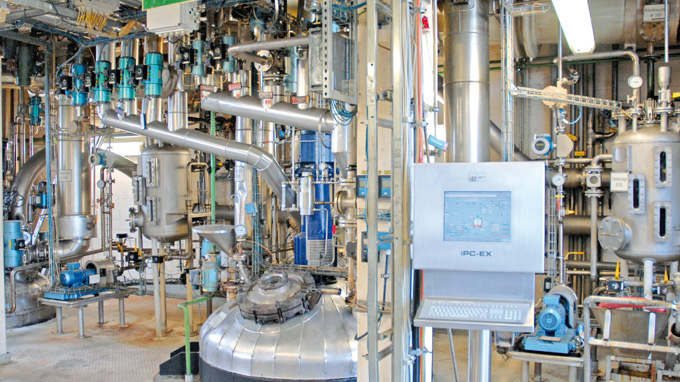

Elantas Beck produce resinas y barnices de impregnación líquida en Hamburgo, y es uno de los fabricantes líderes en este mercado. En su camino hacia el producto final, las resinas pasan por una línea de reactor que está equipada con numerosas estaciones de monitoreo de temperatura, presiones y más parámetros relevantes para el proceso. La tecnología de la interfaz de 19" se instaló en la década de 1990 y hoy en día hay pocas piezas de repuesto disponibles. Es por eso que la compañía actualizó la primera línea de reactores con tecnología moderna: El sistema de E/S remoto excom de Turck.

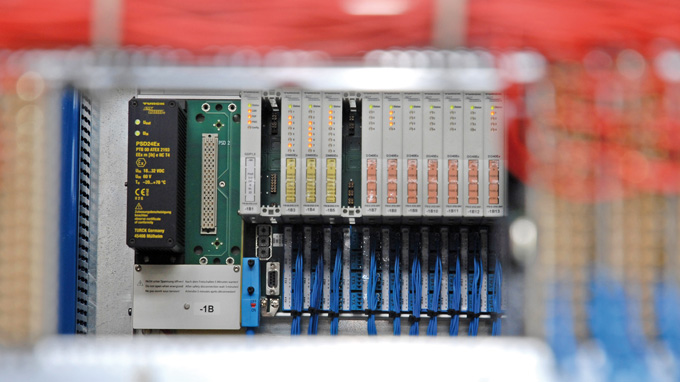

El sistema Excom de E/S de Turck provee 128 canales binarios o 64 canales análogos en un pequeño espacio

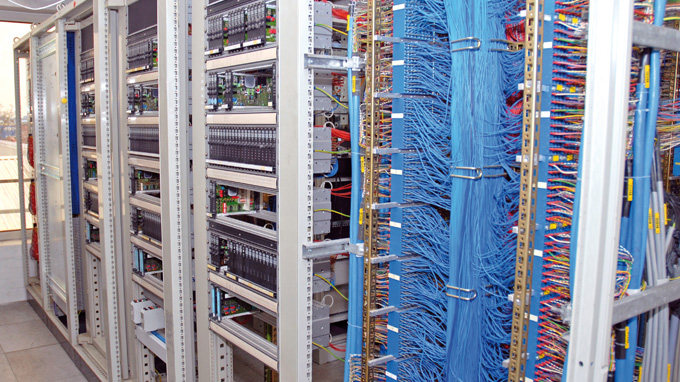

Los estantes de 19'' (en la parte posterior) alberga dos sistemas Excom en lugar de tarjetas interfaz

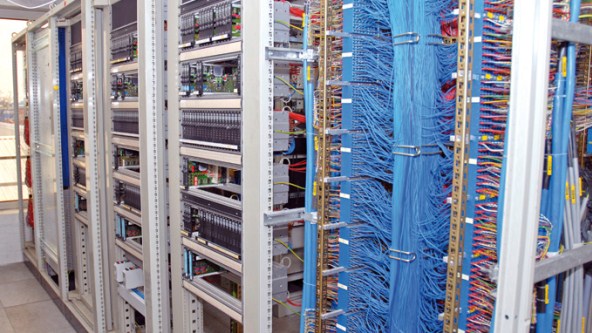

Señales se reenvían desde la sala de conmutación a las tarjetas de interfaz y sistema Excom.

Después de muchos años de uso, las tarjetas de interfaz de 19" se volvieron susceptibles a defectos. Cuando las nuevas tarjetas fueron cada vez más difíciles de conseguir, se buscó una alternativa. La decisión fue hecha para primero modernizar la tecnología de interfaz para una línea de reactores y utilizar las tarjetas aún intactas como piezas de repuesto para las otras líneas de reactores.

Buses de campo en lugar de tarjetas de 19"

Thomas Pölking, cabeza del área de mantenimiento, escogió entre distintas alternativas y al final se decidió por una solución de bus de campo. "Queríamos una solución fácil y moderna, con la que integráramos la separación-Ex con una conexión fácil y directo a nuestro S7-PLC," explicó Pölking. "Antes de la modificación, la conexión funcionaba sólo indirectamente."

Después de la decisión fundamental hecha en el verano del 2008 para un sistema de E/S remotas, comenzó la búsqueda de un proveedor calificado. EAB Automation, una compañía que se especializa en modernizaciones, extensiones y nuevas construcciones de plantas de procedimientos y automatización de manufactura, fue retenida para ayudar en la búsqueda

Montaje en estantes de 19”

Dentro de la búsqueda de un proveedor de sistema de E/S remotas, EAB comparó soluciones de distintos fabricantes antes de que la decisión fuera tomada a favor del sistema Excom de E/S remotas de Turck. "Con el sistema Excom de Turck, encontramos una solución de E/S remotas que es realmente fácil de manejar y tan compacto que podríamos instalarlo en los estantes de 19" ya existentes, junto con todas las 150 E/S" dijo Jochen Ahrend, gerente de EAB Automation. El sistema Excom cumple otros de los requisitos de Elantas, porque el PLC adicional para la línea de reactores ya no es necesario. "Ahora las señales son enviadas al Sistema Excom de Turck y luego directamente a las S7, por lo que podemos ahorrar un desvío sobre otro control," afirmó Pölking.

A pesar de que este fue el primer proyecto donde EAB implementó el Excom, el plan tuvo tanto éxito como la realización. En el otoño del 2008, los empleados fueron capaces de instalar e iniciar el sistema en el transcurso de un sólo fin de semana, así que la planta fue completamente funcional de nuevo el lunes en la mañana. "No teníamos experiencia con el producto en ese entonces, así que el apoyo de Turck ayudó mucho", explica Ahrend. Incluso la descripción fue particularmente buena, y todas nuestras preguntas adicionales que fueron respondidas por especialistas de Turck rápidamente, pudimos continuar con nuestro proyecto exitosamente."

Sistema Flexible

A pesar de que el sistema de E/S remotas no se ha instalado en un área peligrosa para este proyecto, es posible instalar el Excom en zonas 1 y 2. Los circuitos de campo son aprovados para el uso hasta la zona 0. Los módulos de E/S con IP20 ofrecen cuatro entradas o salidas análogas o de cuatro a ocho entradas o salidas binarias con un ancho de 18.2mm. Dos fuentes de alimentación redundantes, dos puertas de enlace redundantes y hasta 16 módulos E/A que pueden ser instalados sobre un área de 43.2cm por 20.6cm por 11cm. En esta configuración, hasta 128 canales binarios o 64 análogas están disponibles para un espacio muy pequeño.
