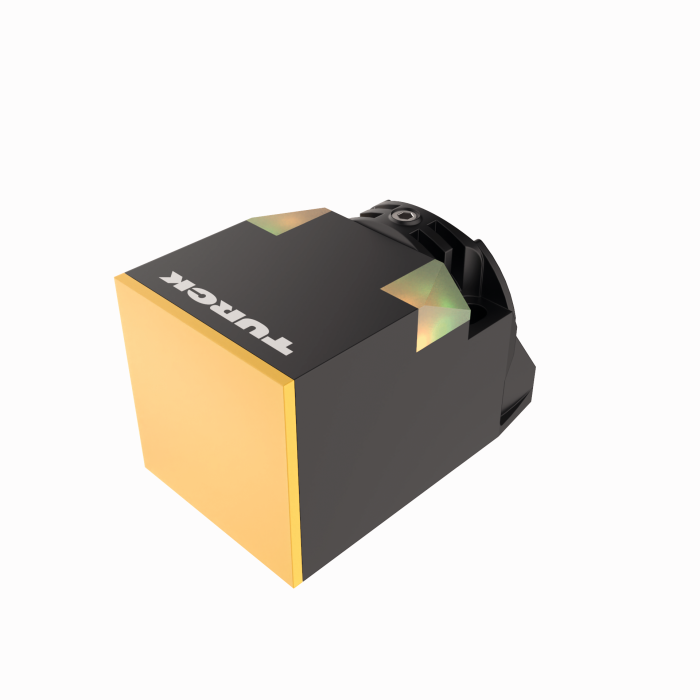

Productos TN-CK40-H1147/C53

Cabezal de lectura/escritura HF

Para topología de línea de bus con TBEN-*

Referencia: 7030732

Equipo sin terminación de línea
El equipo se debe operar únicamente en topología TBEN-S*-2RFID-* ó TBEN-L*-4RFID-*
Se admiten un máx. de 32 nodos por línea o conexión
Utilice una resistencia terminal apropiada (véase accesorios)
Tener en cuenta el rendimiento de la fuente de alimentación, especialmente cuando está conectada, y la capacidad de flujo de corriente máxima de los cables
Tener en cuenta la caída de tensión en la línea
La longitud máx. de la línea de derivación es de 2 m
La longitud máx. del bus es de 50 m
De forma predeterminada, un comando solo se puede procesar con un cabezal de lectura/escritura, lo que hace que el modo bus HF sea adecuado para aplicaciones estáticas y dinámicas reducidas
En el modo bus HF continuo, se ejecuta un comando simultáneamente en todos los cabezales de lectura/escritura en una topología de bus. Los datos registrados se almacenan en el búfer circular del módulo
Se asigna automáticamente una dirección al cabezal de lectura/escritura
Para requisitos de aplicación diferentes, es posible parametrizar la dirección

Alimentación y funcionamiento solo a través del módulo de interfaces BL ident
Conector macho M12 × 1, conexión solo a través del cable de extensión para BL ident

EAN	4047101419412
Código eCl@ss (V5.1.4):	27280401 -/- identificación RFID
Código aduanero de la mercancía	84719000000
País de origen	DE
Peso	119 g

Tecnología	HF RFID
Estándares de radio y protocolo	ISO 15693, NFC Typ 5
Diseño	Rectangular

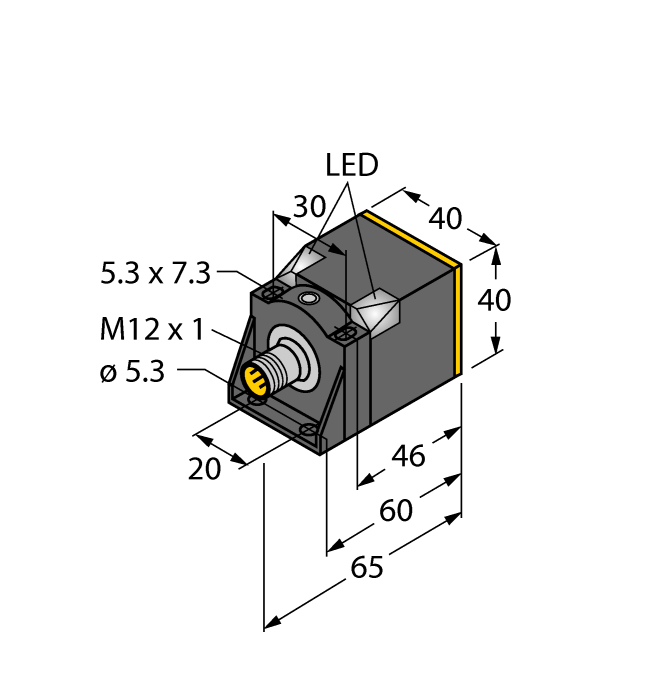

Tamaño constructivo	65 x 40 x 40 mm, CK40
Distancia máx. de lectura y escritura	115 mm
Condiciones de montaje	No enrasado
Protocolo de red	Conexión a la interfaz RFID
Compatible con modo de bus en TBEN-*	Sí
Material de la cubierta	Plástico, PBT-GF30-V0, Negro
Temperatura ambiente	-25…+70 °C
Grado de protección	IP67

English	2416 KB
Spanish	959 KB

Declaración de conformidad de la CE	1296 KB

Cabezal de lectura/escritura HF de firmware	85 KB

Guía de inicio rápido	1686 KB

Herramienta de cálculo del modo bus HF	100 KB

BL ident de sistema RFID: planificación y configuración	15674 KB

Turck Automation Suite TAS

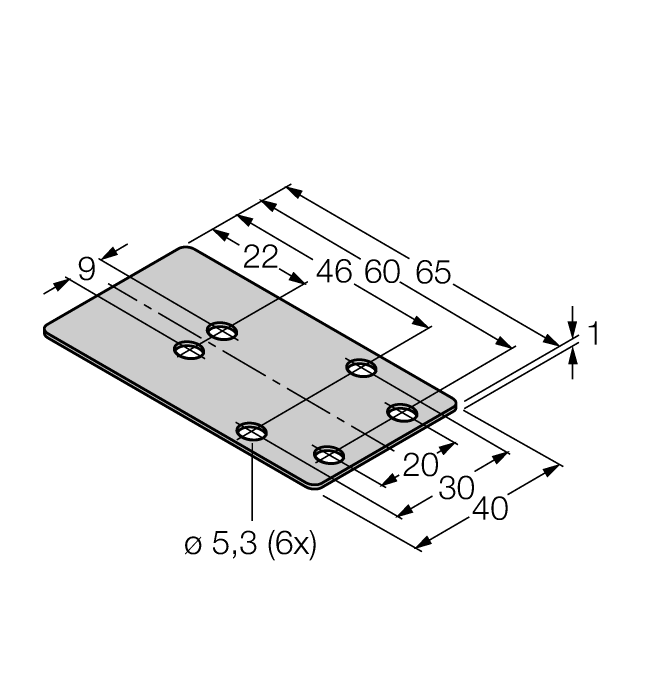

	MF-CK40-1S marco protector (unilateral) para formato cuadrado CK40	6900481

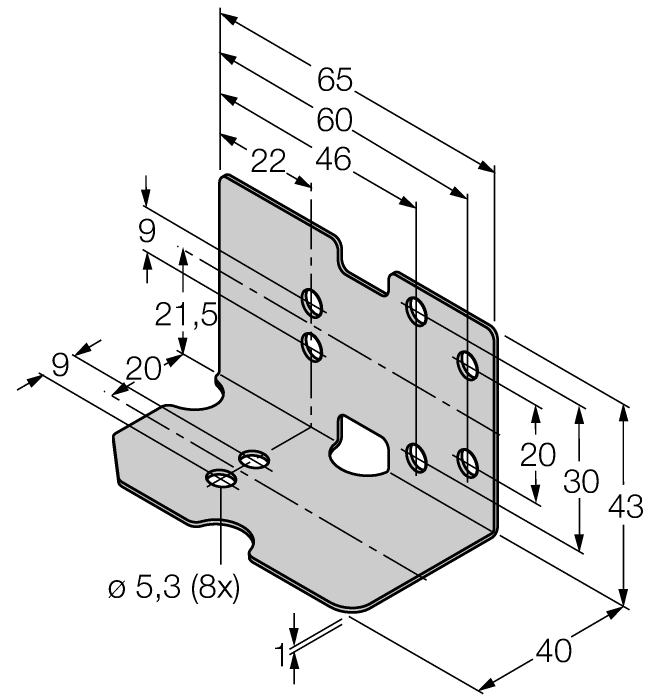

	MF-CK40-2S marco protector (ángulo) para formato cuadrado CK40	6900482

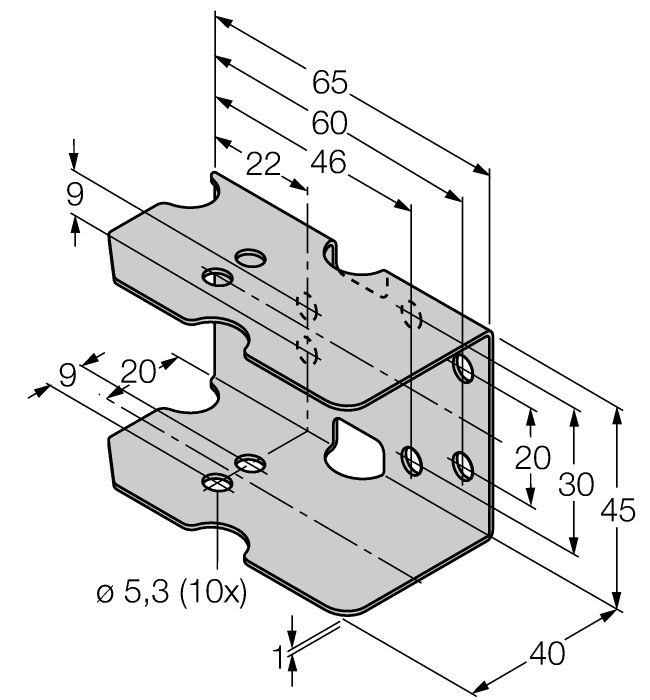

	MF-CK40-3S marco protector (perfil U) para formato cuadrado CK40	6900483

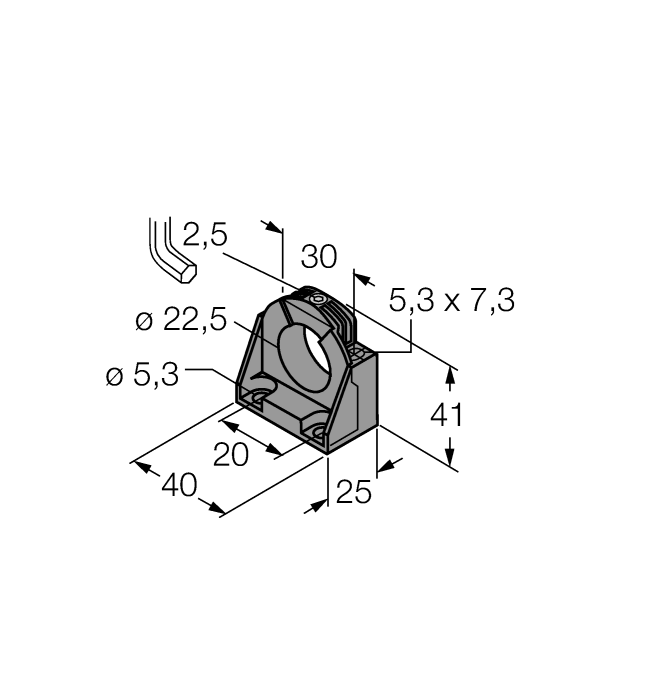

	BSS-CP40 Abrazadera de montaje para carcasas rectangulares de 40 x 40 mm; material: polipropileno	6901318
	BSS-SPV5 Placa soldada para abrazaderas de montaje BSS	6901324
	T-CK40-T-FC Tapa protectora; material PTFE; para sensores CK40	A5202
	BS4-CK40 abrazadera de fijación; material trogamida	6946006
