Productos RES-184S6S-9F14B-H1151
Codificador rotatorio absoluto: monovuelta
Línea industrial

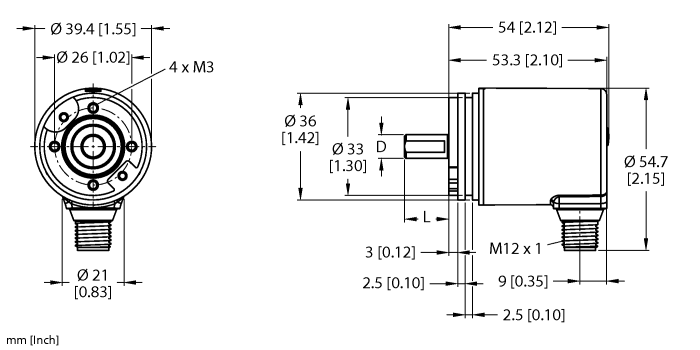

Referencia: 100026157- Brida de sincronización, Ø 36 mm
- Eje macizo, Ø 6 mm × 12.5 mm
- principio de medición magnético
- Material del eje: acero inoxidable
- Protección de grado IP67 en la parte lateral del eje y la carcasa
- ‐40…+85 °C
- Máx. 4000 rpm (funcionamiento continuo: 2000 rpm)
- 10…30 VCC
- SAE J1939
- M12 × 1 macho, 5 polos
- 360° convertidos en 14 bit (16384 posiciones)
Datos generales
| Código eCl@ss (V5.1.4): | 27270501 -/- codificador, absoluto |
| Código aduanero de la mercancía | 90318080000 |
| País de origen | DE |
| Peso | 200 g |
Datos técnicos
| Línea del codificador | Industrial-Line |
| Tecnología | Magnético |
| Tipo de salida | Absoluto monovuelta |
| Tipo de eje | Eje macizo |
| Diámetro del eje D (mm) | 6 |
| Diámetro de brida | Ø 36 mm |
| Tipo de brida | brida sincro |
| Alcance de la medición | 0…360° |
| Tensión de funcionamiento | 10…30VCC |
| Protocolo de comunicación | SAE J1939 |
| Conexión eléctrica | Conectores, M12 × 1 |
| Material de la cubierta | Fundición inyectada de zinc |
| Temperatura ambiente | -40…+85 °C |
| Protection class shaft | IP67 |
| Grado de protección | IP67 |
