Productos RI360P4-DSU35-ELIU5X2-H1151
sensor angular inductivo
con salida analógica
Línea prémium
Referencia: 100002205- Rectangular, diseño DSU35
- Plástico, PP‐GF30‐VO
- Detección de posiciones angulares de 0° a 360°
- Transductor de posición P4-Ri-DSU35 incluido en la entrega
- indicación del rango de medición por LED
- rango de medición programable
- resistencia a campos de perturbación electromagnéticos
- Resolución 12 bits
- 15…30 VCC
- 0…10 V y 4…20 mA
- Conector M12 x 1, 5 polos
Datos generales
| EAN | 4047101460124 |
| Código eCl@ss (V5.1.4): | 27270501 -/- codificador, absoluto |
| Código aduanero de la mercancía | 90318080000 |
| País de origen | DE |
| Peso | 148 g |
Datos técnicos
| Línea del codificador | Premium-Line |
| Tecnología | Sin contacto |
| Tipo de salida | Absoluto monovuelta |

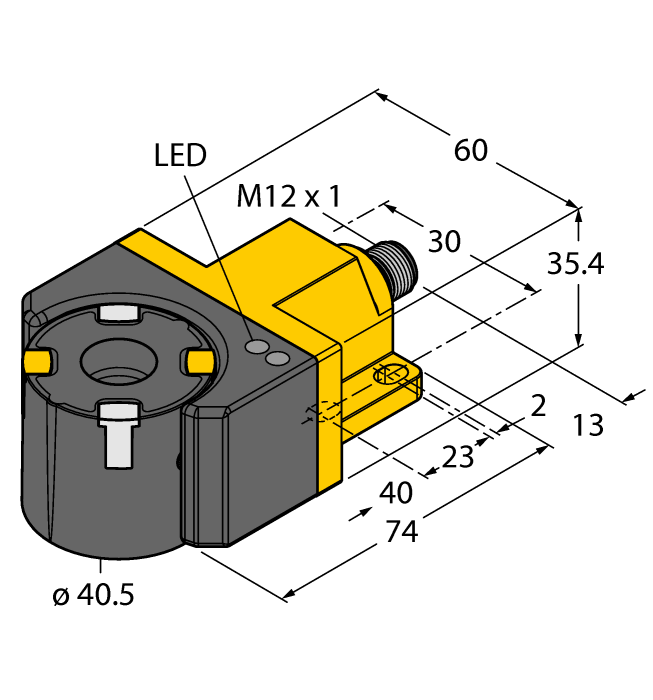

| Tamaño constructivo | 74 x 60 x 35.4 mm |
| Tipo de brida | brida sin elemento de sujeción |
| Alcance de la medición | 0…360° |
| Tensión de funcionamiento | 15…30VCC |
| Salida eléctrica | Salida analógica |
| Salida de voltaje | 0…10 V |
| Salida de corriente | 4…20 mA |
| Conexión eléctrica | Conectores, M12 × 1 |
| Material de la cubierta | Plástico, PP-GF30 |
| Temperatura ambiente | -25…+75 °C |
| Grado de protección | IP68/IP69K |
Data Sheets
Archivo CAD
Catalog
Homologación/Declaración
Accesorios de montaje
|

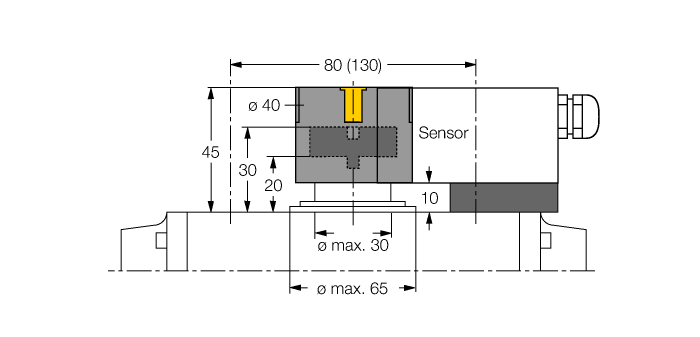

BTS-DSU35-Z01
Kit de montaje para sensores dobles para actuadores rotativos grandes; Ø de la placa espaciadora y arandela elástica: máx. 65 mm; patrón de agujeros en la superficie del receptáculo: 30 x 80 mm (30 x 130 mm); altura del eje de conexión (extensión del eje): 20 mm/Ø: máx. 30 mm |
6900229 |
|
BTS-DSU35-Z02
Kit de montaje para sensores dobles para actuadores rotativos grandes; Ø de la placa espaciadora y arandela elástica: máx. 65 mm; patrón de agujeros en la superficie del receptáculo: 30 x 80 mm (30 x 130 mm); altura del eje de conexión (extensión del eje): 20 mm (30 mm)/Ø: máx. 40 mm |
6900230 |
|

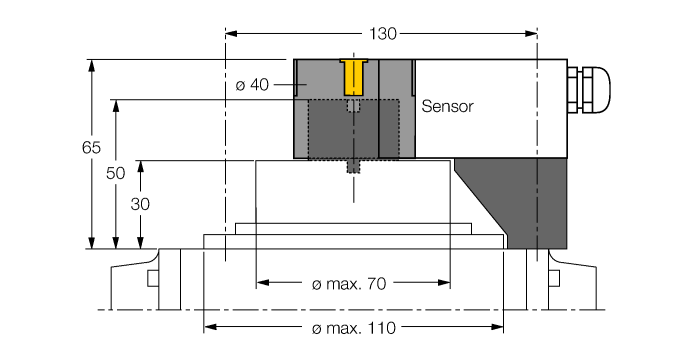

BTS-DSU35-Z03
Kit de montaje para sensores dobles para actuadores rotativos grandes; Ø de la placa espaciadora y arandela elástica: máx. 110 mm; patrón de agujeros en la superficie del receptáculo: 30 x 130 mm; altura del eje de conexión (extensión del eje): 30 mm/Ø: máx. 70 mm |
6900231 |
|

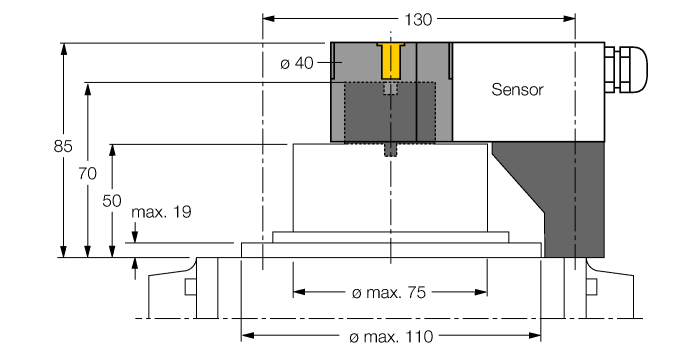

BTS-DSU35-Z07
Kit de montaje para sensores dobles para actuadores rotativos grandes; Ø de la placa espaciadora y arandela elástica: máx. 110 mm; patrón de agujeros en la superficie del receptáculo: 30 x 130 mm; altura del eje de conexión (extensión del eje): 50 mm/Ø: máx. 75 mm |
6900403 |
|

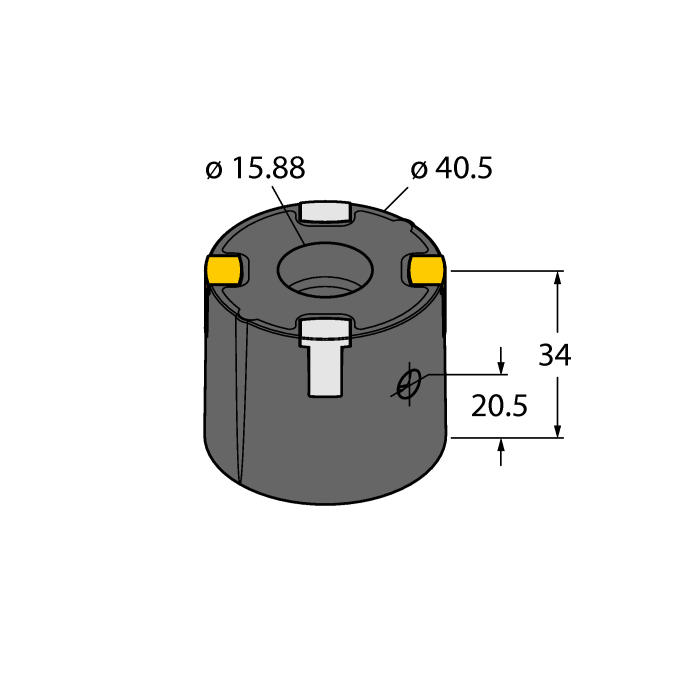

P4-RI-DSU35
• Montaje en la extensión del eje 5/8″ in con un tornillo de fijación |
100002204 |
Accesorios funcionales
|
TX1-Q20L60
Adaptador de teach, entre otros, para codificadores rotatorios inductivos, sensores de recorrido lineal, sensores angulares, sensores de ultrasonidos y sensores capacitivos |
6967114 |
