Productos BIM-EG08-AP6X-H1341
Sensor de campo magnético
sensor de proximidad magneto-inductivo
Referencia: 4621311- Tubo roscado, M8 x 1
- Acero inoxidable, 1.4427 SO
- distancia de conmutación nominal de 78 mm, junto con el imán DMR31-15-5
- 3 hilos DC, 10 - 300 VDC
- contacto de cierre, salida PNP
- conector, M12 x 1
Datos generales
| EAN | 4047101156256 |
| Código eCl@ss (V5.1.4): | 27270104 -/- conmutador de proximidad magn. inductivo |
| Código aduanero de la mercancía | 85365019000 |
| País de origen | PL |
| Peso | 22 g |
Datos técnicos

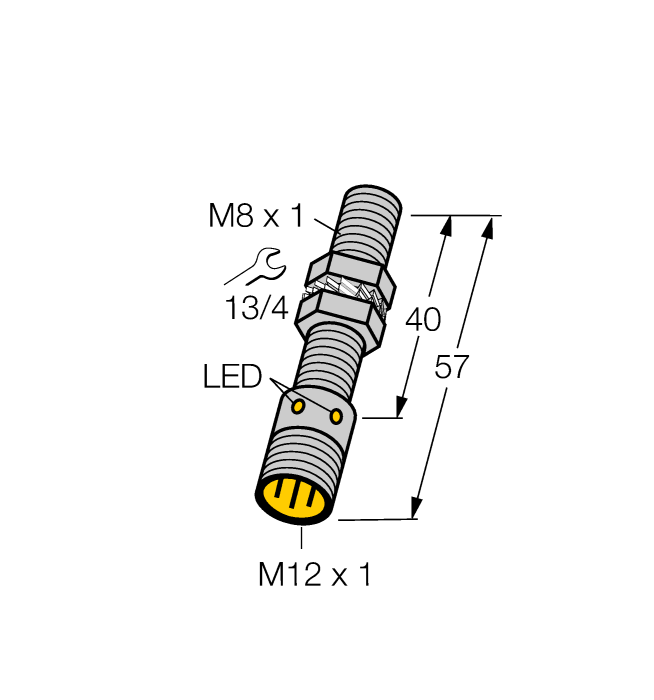

| Diseño | Tubo roscado |
| Tamaño constructivo | M8 x 1 |
| Distancia de detección | 78 mm |
| Tensión de funcionamiento | 10…30VCC |
| Salida eléctrica | Contacto NA, PNP |
| Conexión eléctrica | Conectores, M12 × 1 |
| Material de la cubierta | Acero inoxidable, 1.4427 SO |
| Temperatura ambiente | -25…+70 °C |
| Grado de protección | IP67 |
| Propiedades espec. | Magnético inductivo |
Data Sheets
Archivo CAD
Catalog
Catalog (CAT)
Product Catalog Pages
Accesorios de montaje
|
DMR20-10-4
imán de activación; Ø 20 mm (Ø 4 mm), h: 10 mm; 59 mm de distancia de conmutación alcanzable en sensores de campo magnético BIM-(E)M12 o 50 mm en sensores de campo magnético BIM-EG08; para sensores de posición lineal Q25L: distancia recomendada entre el sensor y el imán: 3…4 mm |
6900214 |
|
DMR31-15-5
Imán de activación; Ø 31 mm (Ø 5 mm), h: 15 mm; 90 mm de distancia de conmutación alcanzable en sensores de campo magnético BIM-(E)M12 o 78 mm en sensores de campo magnético BIM-EG08; para sensores de posición lineal Q25L: distancia recomendada entre el sensor y el imán: 3…5 mm |
6900215 |
|
DMR15-6-3
Imán de activación; Ø 15 mm (Ø 3 mm), h: 6 mm; 36 mm de distancia de conmutación alcanzable en sensores de campo magnético BIM-(E)M12 o 32 mm en sensores de campo magnético BIM-EG08; para sensores de posición lineal Q25L: distancia recomendada entre el sensor y el imán: 3…4 mm |
6900216 |
|
DM-Q12
Actuador; plástico, rectangular; 58 mm de distancia de conmutación alcanzable en sensores de campo magnético BIM-(E)M12 o 49 mm en sensores de campo magnético BIM-EG08; para sensores de posición lineal Q25L: distancia recomendada entre el sensor y el imán: 3…5 mm |
6900367 |
