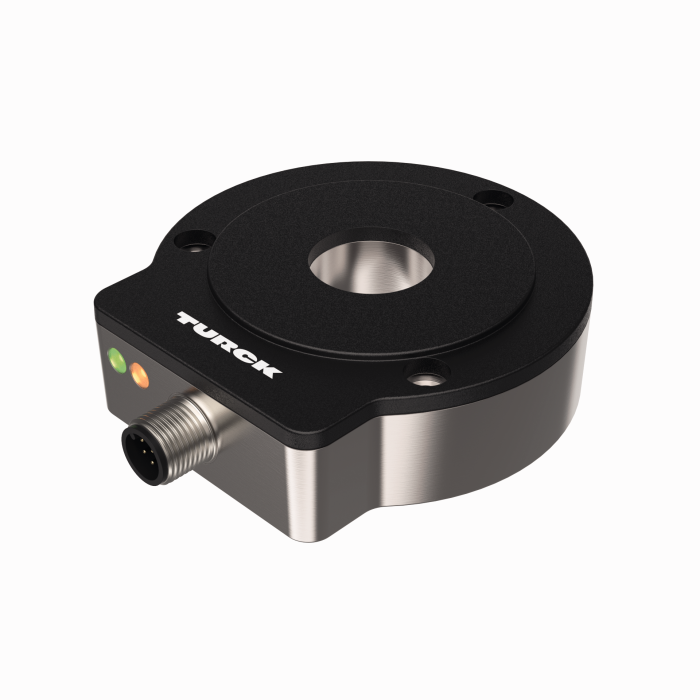

Productos RI360P0-EQR24M0-INCRX2-H1181
Codificador rotatorio sin contacto con carcasa de acero
Acumulado: 1 … 5000 ppr
Línea prémium
Referencia: 1590912- Carcasa robusta y compacta
- Cara activa, plástico PA12-GF30
- Carcasa de acero inoxidable V4A (1.4404)
- Indicación de estado por LED
- Inmunidad frente a los campos de interferencias electromagnéticos
- 1024 impulsos por vuelta (ajuste de fábrica)
- 360, 512, 1000, 1024, 2048, 2500, 3600, 4096, 5000 ajustable a través de Easy Teach
- Número de impulsos de libre parametrización en un rango de 1 hasta 5000 a través de PACTware
- Posición de la pista Z ajustable a través de Easy Teach
- Función de ráfaga, emisión incremental de la posición angular tras conectar la tensión de servicio mediante impulso Easy-Teach
- 10…30 VCC
- Conector M12 x 1, 8 polos
- Contrafase A, B, Z, A (inversa), (inversa)B
Datos generales
| EAN | 4047101313932 |
| Código eCl@ss (V5.1.4): | 27270502 -/- codificador, incremental |
| Código aduanero de la mercancía | 90318080000 |
| País de origen | DE |
| Peso | 379 g |
Datos técnicos
| Línea del codificador | Premium-Line |
| Tecnología | Sin contacto |
| Tipo de salida | Acumulada |
| Tipo de eje | eje hueco |
| Diámetro del eje D (mm) | 6, 6.35, 9.525, 10, 12, 12.7, 14, 15.875, 19.05, 20 |

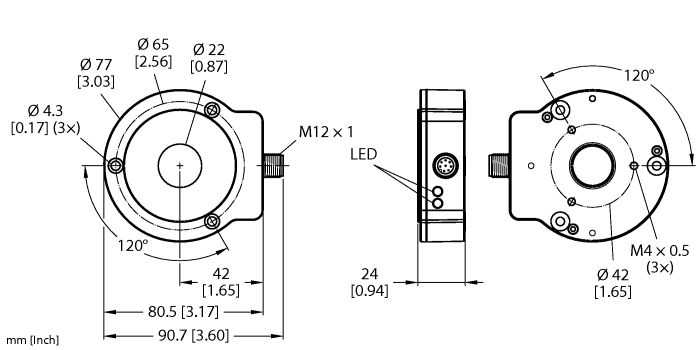

| Tamaño constructivo | 81 x 78 x 24 mm |
| Tipo de brida | brida sin elemento de sujeción |
| Resolución incremental | 1024 ppr |
| Tensión de funcionamiento | 10…30VCC |
| Salida eléctrica | Contrafase/HTL |
| Conexión eléctrica | Conectores, M12 × 1 |
| Material de la cubierta | Acero inoxidable/Plástico, 1.4404 (AISI 316L)/PA12-GF30 |
| Temperatura ambiente | -25…+85 °C |
| Grado de protección | IP68/IP69K |
Data Sheets
Archivo CAD
Catálogo de productos
Catalog
Fichero de configuración
Homologación/Declaración
Manual
Software de configuración
Accesorios de montaje
|
PE1-EQR24
Transductor de posición con atornilladura de apriete de acero inoxidable, sin casquillo de reducción |
1590966 |
|
M5-QR24
Anillo de protección de plástico para los codificadores RI-EQR24 |
1590965 |
|
RA1-EQR24
Casquillo adaptador de acero inoxidable para ejes de Ø 20 mm |
1593019 |
|
RA3-EQR24
Casquillo adaptador de acero inoxidable para ejes de Ø 12 mm |
1593020 |
|
RA4-EQR24
Casquillo adaptador de acero inoxidable para ejes de Ø 10 mm |
1593023 |
|
RA8-EQR24
Enchufe de acero inoxidable para opción de montaje C |
100000289 |
Accesorios funcionales
|
USB-2-IOL-0002
IO-Link Master con interfaz USB integrada |
6825482 |
|
TX2-Q20L60
Adaptador Teach para codificadores rotatorios inductivos con 1 conector M12 de 8 polos; para una programación sencilla mediante Easy Teach |
6967117 |
