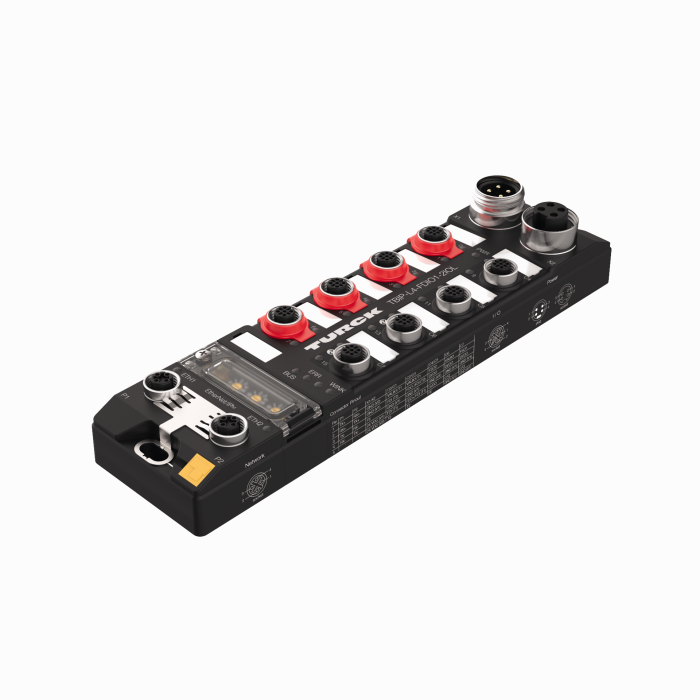

Productos TBIP-L4-FDIO1-2IOL
Módulo de bloques para seguridad Ethernet/IP y CIP
Entradas y salidas digitales seguras, canales digitales universales estándar, puertos IO-Link Master
Referencia: 100000360- Dispositivo Ethernet/IP
- Interruptor de Ethernet integrado
- Compatible con 10 Mbps/100 Mbps
- Dos conexiones de bus de campo Ethernet M12, 4 polos, codificación D
- Carcasa reforzada por fibra de vidrio
- Con control de resistencia a choques y vibraciones
- Electrónica de módulos completamente sellada
- Clases de protección IP65, IP67, IP69K
- Conector macho de 4 polos, 7/8″, para fuente de alimentación
- Zona 2/22 de ATEX
- CCC-Ex
- Dos entradas digitales seguras SIL3
- Dos canales de seguridad digital SIL3 como FDI o FDO (PP, PM)
- Cuatro canales de seguridad digital IED SIL3
- Dos ranuras IO-Link Master V1.1
Datos generales
| EAN | 4047101437522 |
| Código eCl@ss (V5.1.4): | 27250302 -/- módulo I/O digital (periferia descentralizada) |
| Código aduanero de la mercancía | 85176200000 |
| País de origen | DE |
| Peso | 637 g |
Datos técnicos
| Protocolo de red | CIP Safety mediante EtherNet/IP |
| Tipo de señal | Entradas a prueba de fallas, Entradas y salidas a prueba de fallas, Entrada/salida digital, IO-Link |
| Conexión de la señal | M12 |
| Tipo de dispositivo | Módulos E/S, Estación compacta |
| Velocidad de transmisión del bus de campo | 10/100 Mbit/s |
| Técnica de conexión bus de campo | 2 × M12, 4 polos, con codificación D |
| Temperatura ambiente | -40…+70 °C |
| Grado de protección | IP65/IP67/IP69K |
| Aprobaciones | Zona 2/22 de ATEX, cULus, IECEx, CCC |
