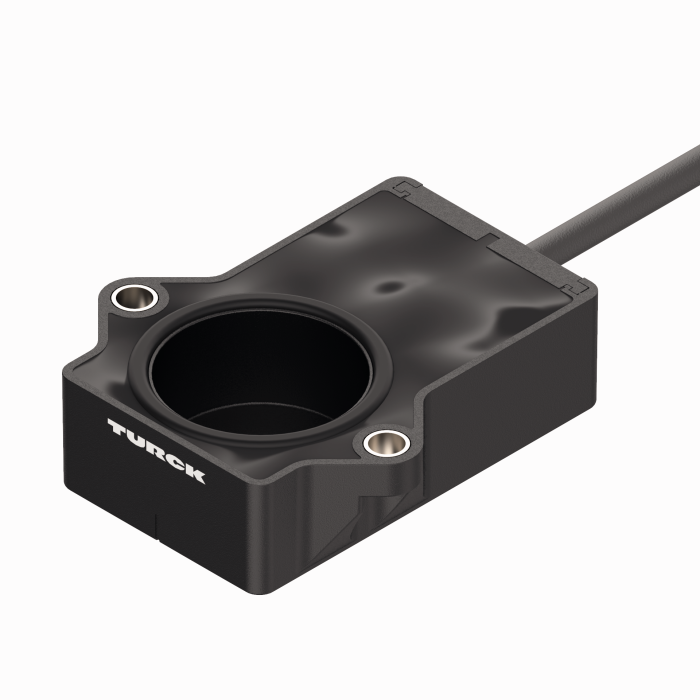

Productos RI360P1-QR20-LU4X2
Encoder en miniatura
con salida analógica
Línea prémium
Referencia: 100000186- Rectangular, plástico
- Carcasa compacta y robusta
- Varias posibilidades de montaje
- Transductor de posición P1-RI-QR20 incluido en la entrega
- Para redes de abordo vehiculares, 12V y 24 V
- Resistencia a las interferencias aumentada 100 V/m en base a la homologación de tipo e1
- Protección en contra emisiones conducidas de acuerdo a DIN ISO 7637-2 (SAE J 113-11)
- Rango de temperatura ampliado
- Alto grado de protección IP68/IP69K
- Protección contra niebla salina y cambios rápidos de temperatura
- Indicación del rango de medición a través de LED
- Inmunidad frente a los campos de interferencias electromagnéticos
- Resolución: 0,09°
- 3 hilos, 8…30 VCC
- Salida analógica de 0,5…4,5 V
- Salida de 5 V (tip.) sin acoplamiento RLC
Datos generales
| EAN | 4047101435320 |
| Código eCl@ss (V5.1.4): | 27270501 -/- codificador, absoluto |
| Código aduanero de la mercancía | 90318080000 |
| País de origen | DE |
| Peso | 176 g |
Datos técnicos
| Línea del codificador | Premium-Line |
| Tecnología | Sin contacto |
| Tipo de salida | Absoluto monovuelta |
| Tipo de eje | árbol para agujeros ciegos |
| Diámetro del eje D (mm) | 6, 6.35 |

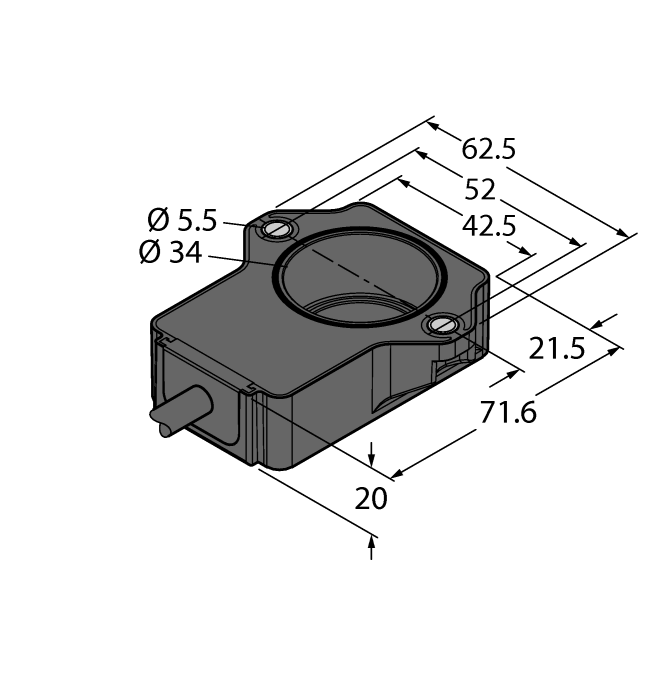

| Tamaño constructivo | 71.6 x 62.6 x 20 mm |
| Tipo de brida | brida sin elemento de sujeción |
| Alcance de la medición | 0…360° |
| Tensión de funcionamiento | 8…30VCC |
| Salida eléctrica | Salida analógica |
| Salida de voltaje | 0.5…4.5 V |
| Conexión eléctrica | Cables |
| Longitud del cable | 2.0 m |
| Material de la cubierta | Plástico, Ultem |
| Temperatura ambiente | -40…+85 °C |
| Grado de protección | IP68/IP69K |
Data Sheets
Catalog
Folleto de productos
Homologación/Declaración
Manual
Accesorios de montaje
|

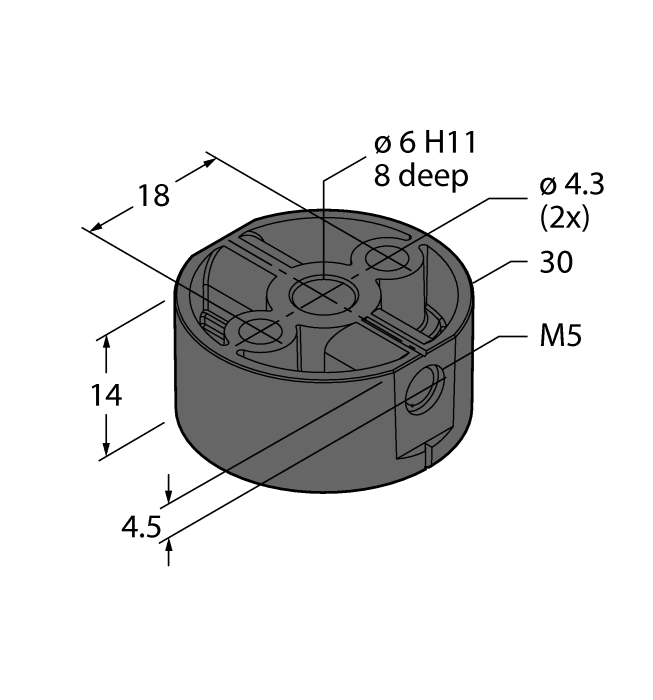

P1-RI-QR20
Transductor de posición para codificador RI-QR20, para ejes de Ø 6 mm |
1593041 |
|

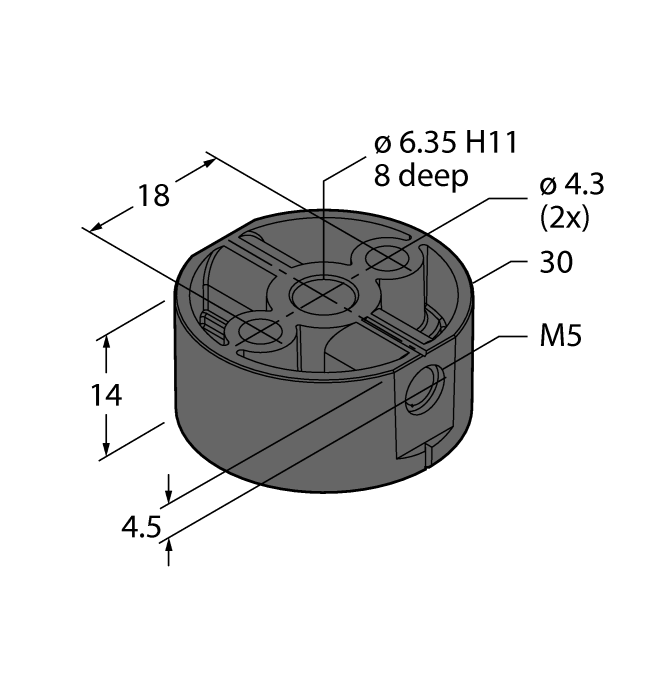

P2-RI-QR20
Transductor de posición para codificador RI-QR20, para ejes de Ø 6.35 mm |
1593042 |
