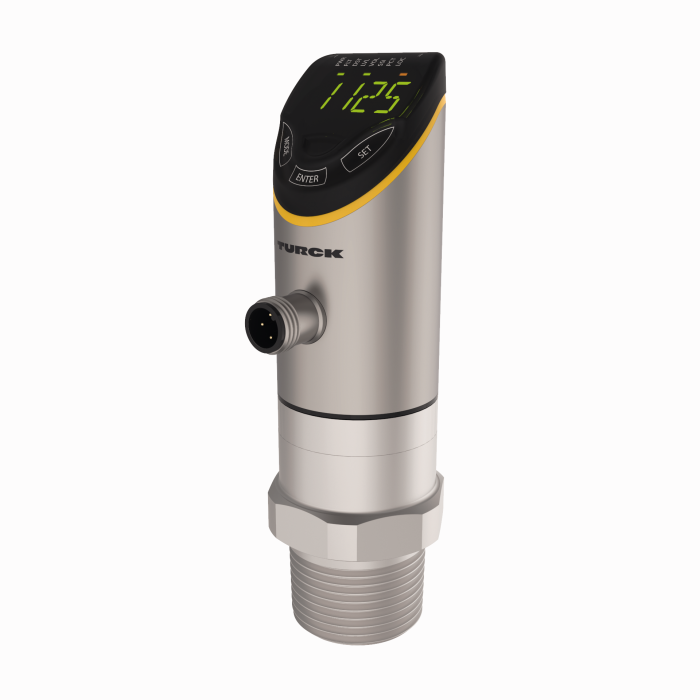

Productos LRS510-10-57-LI2UPN8-H1141
Sensores de radar
Nivel de llenado
Referencia: 100012723- Alcance: 10 m
- Zona ciega: 35 cm
- Resolución: 1 mm
- Ángulo de abertura del haz del radar: ±3°
- Distancia, nivel, volumen o % de salida
- Aprobado conforme a ETSI 305550-2
- Aprobado conforme a FCC/CFR. 47 Parte 15.

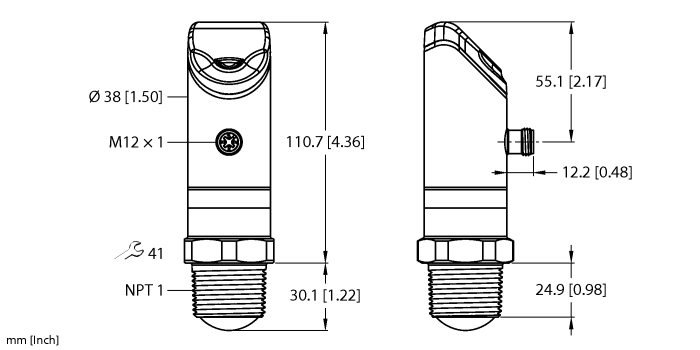

- Conector macho, M12 × 1, 4 polos
- Voltaje de servicio 18…33 VCC
- Salida de conmutación intercambiable entre PNP/NPN
- Salida analógica intercambiable entre 4…20 mA/0…10 V
- Detección automática de corriente/voltaje
- IO-Link
- Pantalla de 4 dígitos, 2 colores y 14 segmentos
- Carcasa giratoria en 180° después del montaje de la conexión del proceso
- Conexión de proceso NPT 1"
- Resistencia de presión de -1…16 bar rel.
Datos generales
| EAN | 4047101514469 |
| Código eCl@ss (V5.1.4): | 27200505 -/- Medición de nivel del radar |
| Código aduanero de la mercancía | 90261029000 |
| País de origen | DE |
| Peso | 446 g |
Datos técnicos
| Modo de detección | sin contacto |
| Medio | fluidos, Productos a granel |
| Principio de medición | Sensores de radar |
| Conexión de procesos | 1” NPT |
| Alcance máx. | 10000 mm |
| Ángulo de abertura | 6 ° |
| Tensión de funcionamiento | 17…33VCC |
| Salida eléctrica | Programable por NA/NC, PNP/NPN, salida analógica |
| Salida de voltaje | 0…10 V |
| Salida de corriente | 4…20 mA |
| Protocolo de comunicación | IO-Link |
| Conexión eléctrica | Conectores, M12 × 1 |
| Material de la cubierta | Acero inoxidable/Plástico, 1.4404 (AISI 316L)/poliacrilamida al 50 % GF UL 94 V-0 PEEK |
| Resistencia a la presión | 16 bar |
| Temperatura ambiente | -25…+65 °C |
| Grado de protección | IP67/IP69K |
Data Sheets
Fichero de configuración
| Sensores de radar IODD serie LRS | 265 KB |
| Sensores de radar IODD de la serie de productos LRS, versión 2 | 1287 KB |
Folleto de productos
Guía de inicio rápido
Homologación/Declaración
Manual
| Instrucciones de uso, sensores de radar de la serie LR | 1975 KB |
| Instrucciones de uso de los sensores de radar de la serie de productos LRS 2.1 | 2651 KB |
| Parámetros de IO-Link | 393 KB |
