La forma ideal de tener una máquina más segura

Crear niveles de libertad para los diseñadores es fácil con soluciones de seguridad para una producción modular

ES TU TURNO

El mejor movimiento: Tecnología Descentralizada de Seguridad

Los sistemas descentralizados de seguridad ponen la protección personal cerca de los lugares de mayor riesgo.

Los módulos de E/S de seguridad con tecnología Ethernet garantizan la protección personal directamente en el módulo de la máquina. Esto permite a los diseñadores acortar los tiempos de ciclo y crear máquinas a partir de unidades autónomas que son más fáciles de expandir y pueden ponerse en funcionamiento más rápidamente gracias a las pruebas independientes.

La comunicación Safety-Ethernet de alto rendimiento conecta todas las unidades. Al distribuir la lógica de seguridad en el campo, las aplicaciones no afectadas siguen siendo productivas incluso durante un paro de emergencia de los procesos adyacentes.

Seguridad Descentralizada: Beneficios

Puesta en marcha rápida

Las aplicaciones de seguridad pueden ser programadas previamente y probadas a fondo en el controlador de seguridad integrado de los módulos de E/S. Es más, esto lo puede hacer el fabricante, incluso antes de que la máquina se integre en una planta completa. La eliminación de los gabinetes de control y el uso de conectores rápidos reducen la cantidad de cableado necesario, acortando así el tiempo de puesta en marcha para el cliente final.

Diseño simple

En aplicaciones con sistemas de control de seguridad centralizados, los tiempos de ciclo de bus son largos y los mensajes enlazados pueden dar lugar a tiempos de respuesta más largos para el sistema de control. Estos, a su vez, requieren mayores distancias entre los equipos de protección y las fuentes de peligro. Los sistemas de control de seguridad descentralizados garantizan los tiempos de respuesta más cortos posibles y aportan nuevos niveles de libertad de diseño.

Amplía de forma flexible las máquinas

En los sistemas de seguridad centralizados, las expansiones de máquinas pueden requerir un complejo cableado o gabinetes de control adicionales. Con la tecnología de seguridad descentralizada y a través de Ethernet, los conceptos modulares pueden aplicarse de forma coherente sin necesidad de gabinetes de control. El principio modular facilita considerablemente la ampliación de máquinas e instalaciones.

Rentable

Los conceptos de seguridad descentralizados y de diseño, reducen considerablemente los costos de seguridad. La seguridad pasiva garantiza la desconexión segura de la tensión de los actuadores en situaciones críticas (o en caso de emergencia). Para ello, los equipos de E/S proporcionan un aislamiento galvánico continuo entre la tensión del sensor (V1) y la tensión del actuador (V2).

Webinar - ¿Cómo la tecnología de seguridad descentralizada puede reducir los tiempos de puesta en marcha?

La puesta en marcha puede ser larga, especialmente si surgen imprevistos. Una prueba de seguridad fuera de línea de las máquinas facilita la situación, por ejemplo con la tecnología de seguridad descentralizada de Turck.

En el webinar "¿Tecnología descentralizada? A Safe Bet !", Michael Flesch, Product Manager Safety Systems, mostró, entre otras cosas, cómo se puede configurar la seguridad de las máquinas de forma flexible, rentable y sin un gabinete de control utilizando E/S y la tecnología de control en IP67.

Tres versiones de seguridad personal descentralizada

Para cada aplicación en particular, el usuario decide en la medida en que la seguridad descentralizada se transfiere al campo. A modo de ejemplo, podemos distinguir entre tres conceptos diferentes de seguridad descentralizada.

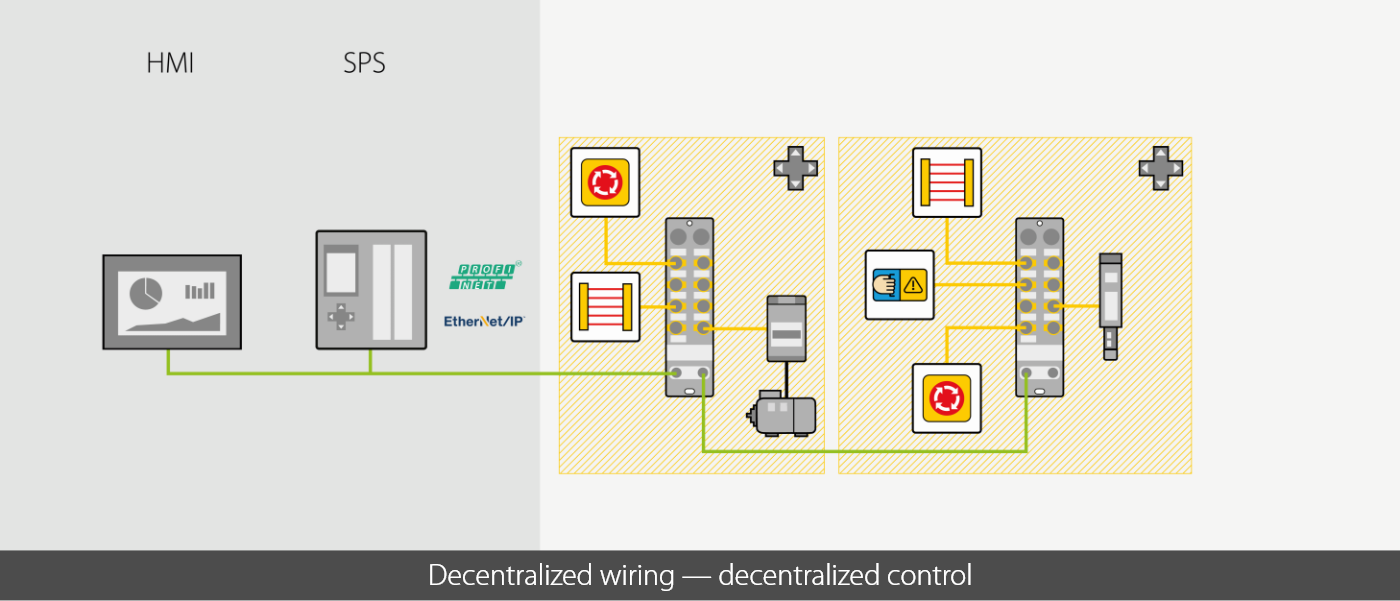

Situación 1: Cableado descentralizado - control descentralizado
Los propios módulos de E/S de seguridad asumen el control de la aplicación, tanto en la prueba como en el funcionamiento en vivo. Además de los componentes de seguridad, se pueden conectar sensores/actuadores estándar al módulo de E/S a través de los puertos I/O-Link. Ventajas: Independencia total, ampliación flexible, esfuerzo mecánico mínimo y las pruebas autónomas acortan los tiempos de puesta en marcha.

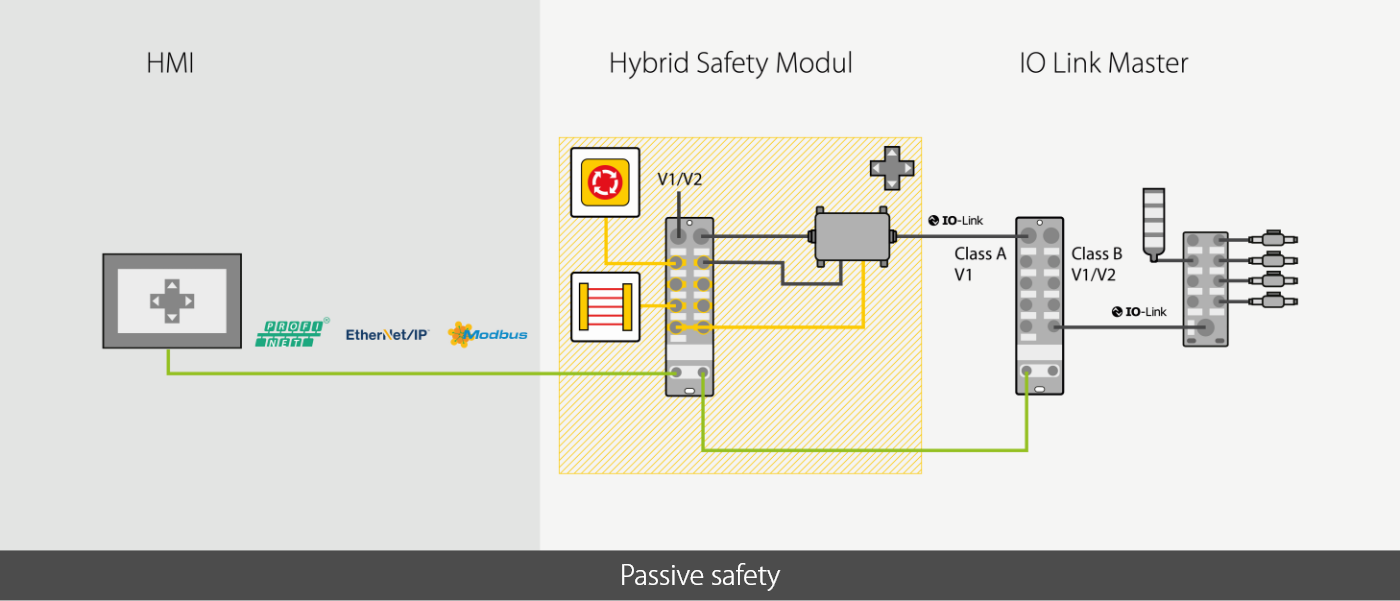

Situación 2: Seguridad pasiva
En este escenario, las señales de seguridad se recogen en el campo y se transfieren al PLC de seguridad a través de los protocolos de seguridad-Ethernet Profinet o CIP Safety. La ventaja: las pruebas autónomas de la aplicación en el controlador interno de los módulos de seguridad acortan los tiempos de puesta en marcha.

Situación 3: Cableado descentralizado - control centralizado
El concepto descentralizado con seguridad pasiva se basa en el aislamiento galvánico consecuente entre la tensión del actuador y la del sensor. En caso de emergencia, la tensión del actuador puede desconectarse de forma segura mientras el sistema de sensores permanece activo. Ventajas: El número mínimo de entradas de seguridad ahorra costos y el diagnóstico sigue siendo posible a pesar de una parada de emergencia.


Uso global

Los módulos híbridos de E/S y de seguridad total están disponibles como TBPN con Profinet/Profisafe para el mercado europeo o como TBIP con Ethernet/IP/CIP Safety para el mercado americano, ideal para la ingeniería mecánica orientada a la exportación.

Seguridad "copy-and-paste"

Los programas del controlador de seguridad de Turck pueden copiarse de forma sencilla en una memoria USB directamente en el módulo y copiarse en otros módulos con las mismas tareas, incluso entre dispositivos con Profisafe y CIP Safety.

Los módulos de seguridad descentralizados aseguran el sistema de paletizado

Whitepaper: Evaluación de Riesgos de Seguridad en las Máquinas Modulares

Realiza los pasos correctos durante la evaluación de riesgos de una máquina vinculada o de un sistema integrado de fabricación ( IMS). Este whitepaper tiene un ejemplo práctico de cómo identificar, describir y reducir posibles situaciones de peligro.

Seguridad Descentralizada en la Práctica

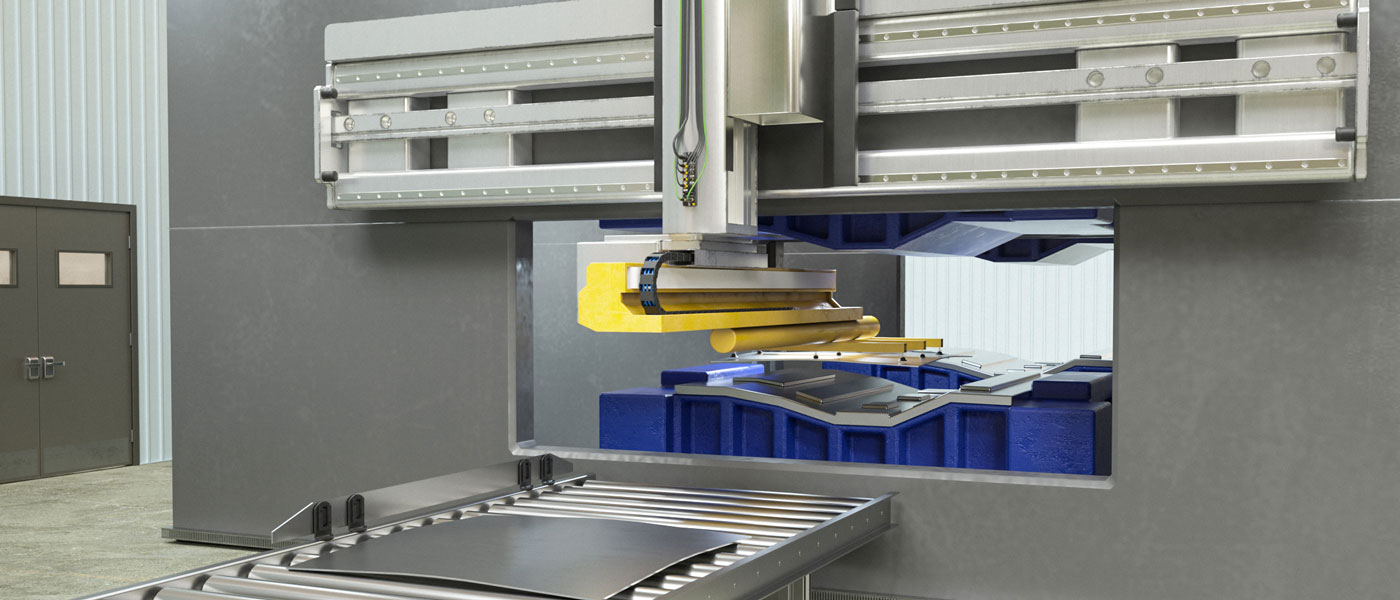

Triple seguridad

El módulo de E/S de seguridad en la herramienta de prensado procesa señales IO-Link, de seguridad y estándar, lo que ahorra diseños complejos

APRENDE MÁS

Seguro, rápido y modular

El sector automotriz modulariza las máquinas de forma continua con un concepto de seguridad pasiva

APRENDE MÁS

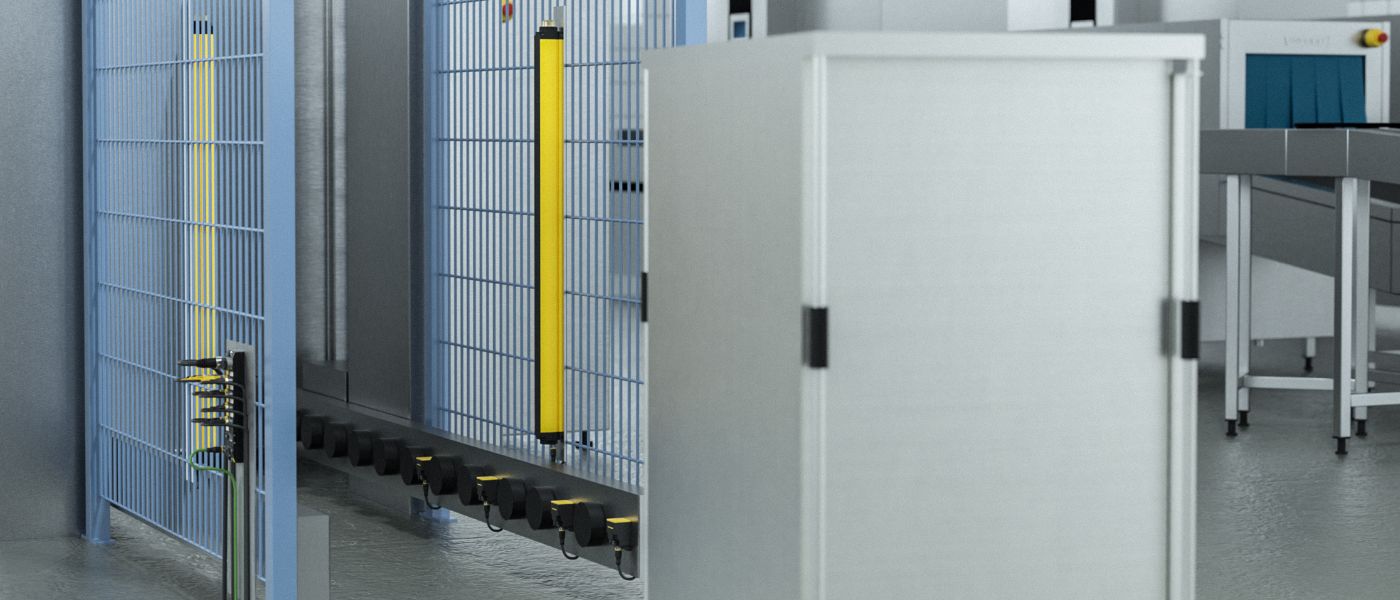

El portero de la celda de lavado

Un sistema de limpieza en los contenedores de transporte asegura el acceso descentralizado al mismo mediante cortinas de luz

APRENDE MÁS

Seguridad descentralizada a detalle

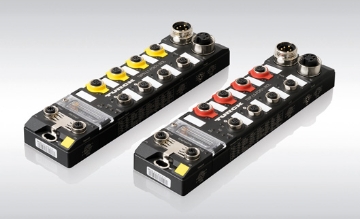

Módulo de seguridad completo e híbrido

El módulo híbrido de seguridad de Turck combina E/S seguras con E/S estándar y puertos IO-Link. Esto permite asignar los requisitos de señal de forma flexible. Si se generan más señales de seguridad, se utiliza el módulo de seguridad completo. Ambas versiones -el módulo completo y el híbrido- están disponibles para Profinet/Profisafe o Ethernet/IP/CIP Safety.

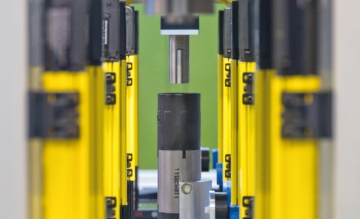

Tecnología de seguridad de las máquinas

Las ventajas y desventajas de los diferentes conceptos de seguridad, así como los detalles técnicos sobre las soluciones de seguridad descentralizadas, una visión general de todos los grupos de productos de tecnología de seguridad y ejemplos de aplicaciones exitosas de tecnología de seguridad de Turck se pueden encontrar en la página de tecnología de seguridad de las máquinas.

Seguridad operacional para el hombre y la máquina

Ya sean soluciones centralizadas o descentralizadas para máquinas modulares: La amplia variedad de productos de seguridad de Turck permite soluciones personalizadas y flexibles para la seguridad de las máquinas en cualquier aplicación.

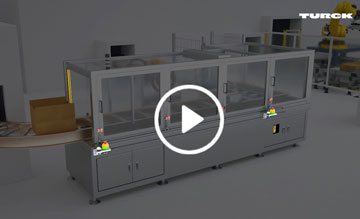

Mira el vídeo para ver qué ventajas en la aplicación puedes conseguir con los controladores de seguridad SC10, XS26 o los módulos de E/S IP67.

Pregúntale a un experto

Michael Flesch y su equipo responderán a tus preguntas sobre la seguridad de las máquinas y los sistemas de seguridad descentralizados. Utiliza nuestro formulario de contacto y déjanos asesorarte.

Michael Flesch

Product Manager Safety Systems
