Sensores Fluid+

Cinco tipos, cuatro parámetros, un concepto de funcionamiento: sin compromisos

APRENDE MÁS

Probablemente la Mejor Familia de Sensores Fluid para Presión, Temperatura, Flujo y Nivel.

¿Suena presuntuoso? Júzgalo tú mismo. Ningún otro fabricante de automatización ha desarrollado una tecnología de sensores de fluidos que detecte las cuatro variables de medición -flujo, presión, temperatura y nivel- mediante una familia de sensores de una sola fuente.

Una generación de sensores que se libera de la herencia de sus productos predecesores, comprometida únicamente con los requisitos y las aplicaciones de nuestros clientes.

El resultado es un concepto de manejo intuitivo en todos los tipos de dispositivos que hace que la puesta en marcha y el manejo sean más fáciles que nunca. La ausencia de botones mecánicos también nos ha permitido diseñar una carcasa extremadamente robusta con clase de protección IP69K. Las conexiones de proceso modulares permiten combinaciones específicas para el cliente del frontend, la unidad de sensor y el backend en plazos de entrega cortos. Los sensores proporcionan información adicional para la monitorización de la condición o las soluciones sensor-a-nube a través de IO-Link con el fin de explotar todo el potencial de la familia de sensores.

Fluid+: la familia de sensores de próxima generación.

Una máquina, Cuatro variables de medición, ¡Flexibilidad Total!

Sensores de flujo FS+

  • La medición de la temperatura integrada elimina la necesidad de un sensor adicional en aplicaciones sencillas
  • Control de flujo delta para una puesta en marcha segura, incluso en caso de fluctuaciones de flujo
  • Quick-Teach para una puesta en marcha rápida

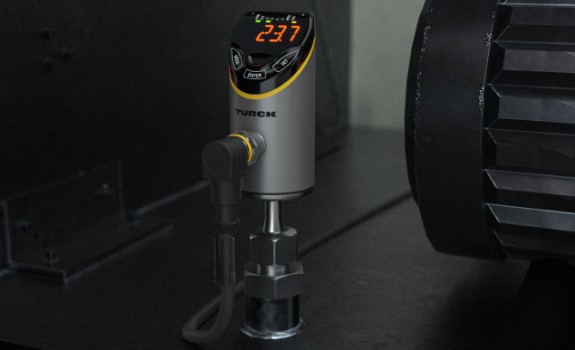

Sensores de Temperatura TS+

  • Dispositivos compactos con un sensor integrado o dispositivos remotos con una unidad de sensor adjunta
  • Compatible con sondas de termopar
  • Detección automática del tipo de sonda TC o Pt.

Sensores de Presión PS+

  • La pantalla de 2 colores indica cuando se sobrepasa el punto de consigna cambiando de color a rojo

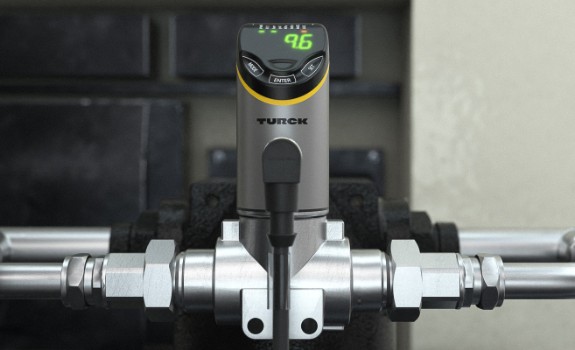

  • Variantes para la medición de la presión diferencial con un sensor
  • Dispositivos con celda de medición cerámica o celda de medición metálica totalmente soldada para una resistencia a la sobrepresión de hasta siete veces la presión nominal

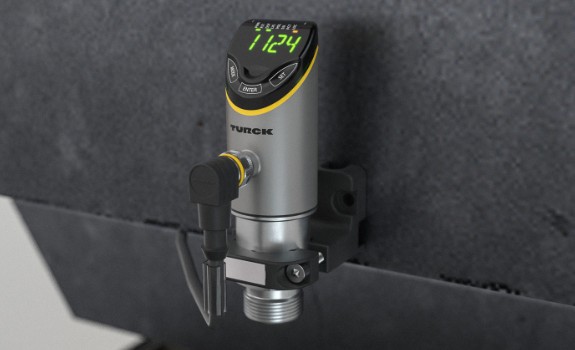

Sensores de Nivel LRS+ y LUS

  • Sensor ultrasónico LUS+ para depósitos más pequeños, con una distancia de medición de hasta 1,30 metros
  • Sensor de radar LRS+ para aplicaciones exigentes y depósitos más grandes de hasta 10 metros de distancia de medición
  • El monitor de radar visualiza las reflexiones del radar en tiempo real para suprimir fácilmente las señales de interferencia de las rejillas u otros obstáculos de medición

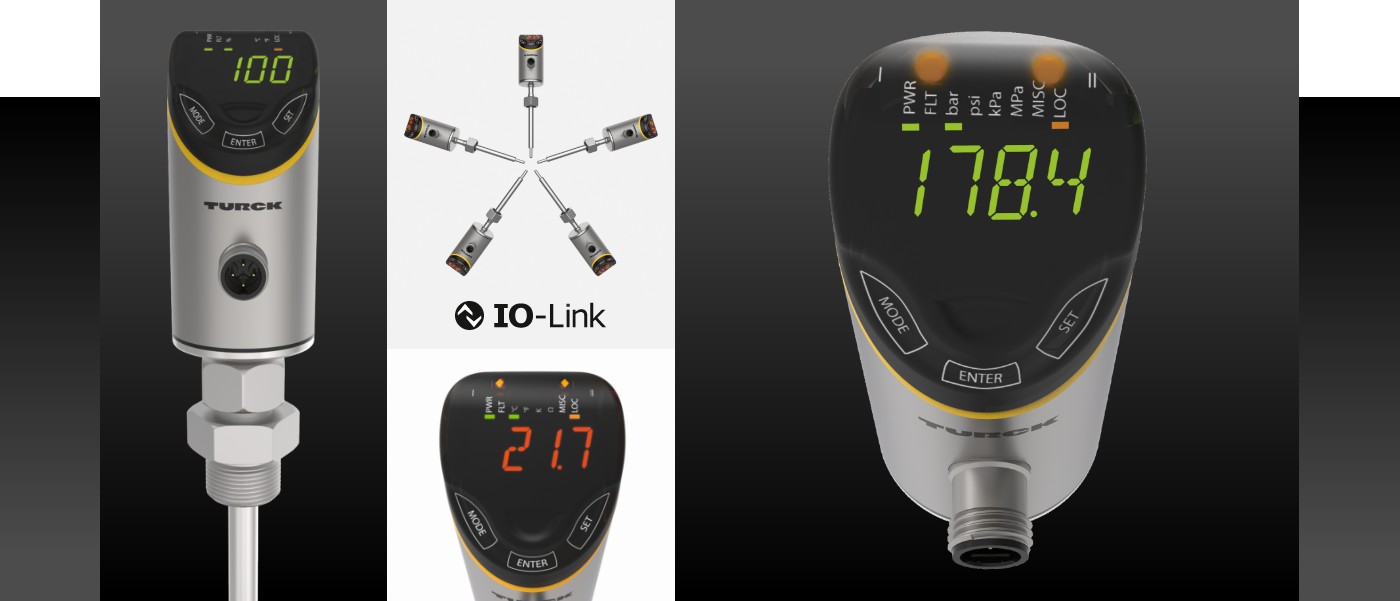

Cinco Sensores - Un Solo Concepto de Funcionamiento

La filosofía de la plataforma de sensores Fluid+ es: Todo lo que se puede diseñar de manera uniforme se implementa de manera uniforme. Esto crea recursos para soluciones únicas e innovadoras que hacen que cada uno de los cinco sensores sea mejor que los dispositivos individuales comparables. El jurado del iF Design Award también compartió esta opinión.

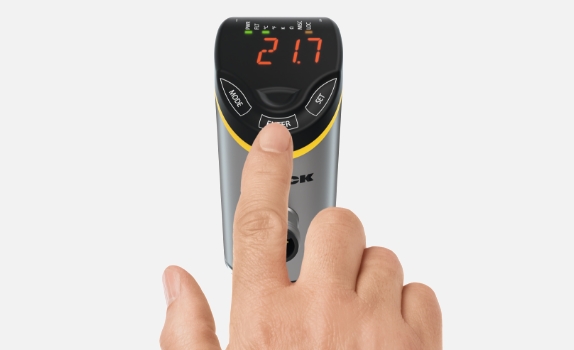

Funcionamiento táctil capacitivo

Funcionamiento táctil capacitivo

Las teclas de control capacitivo son algo más que aparatos modernos: La eliminación de los botones mecánicos permite clases de protección de hasta IP69K. Se garantiza su permanencia incluso con un uso prolongado. Además, la funcionalidad de control táctil permite un fácil control mediante gestos, como el deslizamiento para bloquear/desbloquear dispositivos.

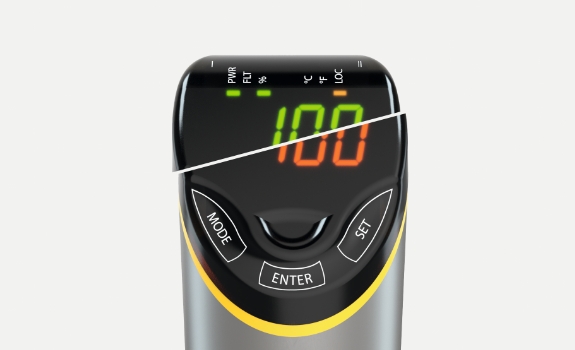

Pantalla de 2 colores

Pantalla de 2 colores

La pantalla de 2 colores y 14 segmentos muestran claramente los valores críticos cambiando a color rojo. Esto garantiza que incluso los empleados sin formación puedan ver inmediatamente cuándo un valor medido se está saliendo de control.

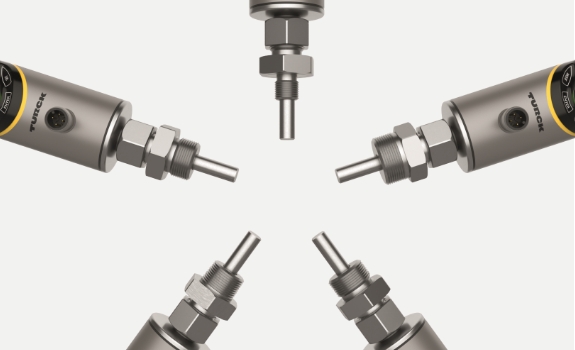

Conexiones modulares de proceso

Conexiones modulares de proceso

Las conexiones a proceso y las unidades de sensores con diferentes principios de medición pueden combinarse de forma flexible en la producción. Esto acorta los plazos de entrega incluso en el caso de combinaciones poco frecuentes. El principio de diseño modular también prepara el camino para el exclusivo sensor de presión diferencial con doble conexión a proceso.

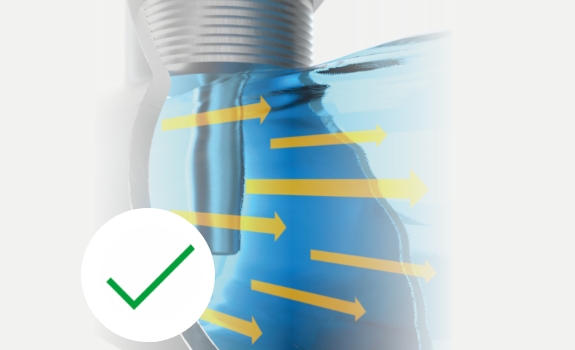

Talentos individuales

Talentos individuales

A pesar de la uniformidad de la familia, cada tipo de sensor tiene características específicas para simplificar al máximo su uso y puesta en marcha. Por ejemplo, el monitoreo del flujo delta del FS+ facilita la enseñanza del valor de referencia del flujo en el proceso.

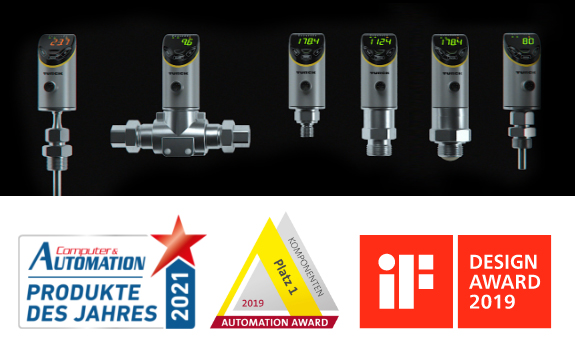

Familia galardonada

Familia galardonada

El diseño y el concepto de funcionamiento del PS+ impresionaron al jurado de expertos del IF Design Award en 2019. Los visitantes de la feria SPS votaron al FS+ en el 1er lugar en la categoría de componentes estándar y tecnología de sensores en el Premio de Automatización de la revista especializada elektro AUTOMATION a finales de 2019. En la categoría Sensores y tecnología de medición, el FS+ también convenció a muchos lectores de la revista especializada Computer und Automation, que lo votaron en el 2º puesto.

ADN familiar único

La familia Fluid+ tiene una gran disponibilidad, es sencilla de conectar, flexible y fácil de usar.

Puesta en marcha sencilla

  • Diseño de manejo uniforme con botones capacitivos y control por gestos
  • Detección automática de NPN/PNP
  • Monitor de radar, configurador IODD, Quick-Teach, control de flujo Delta y otras funciones para una puesta en marcha rápida y segura incluso en aplicaciones exigentes

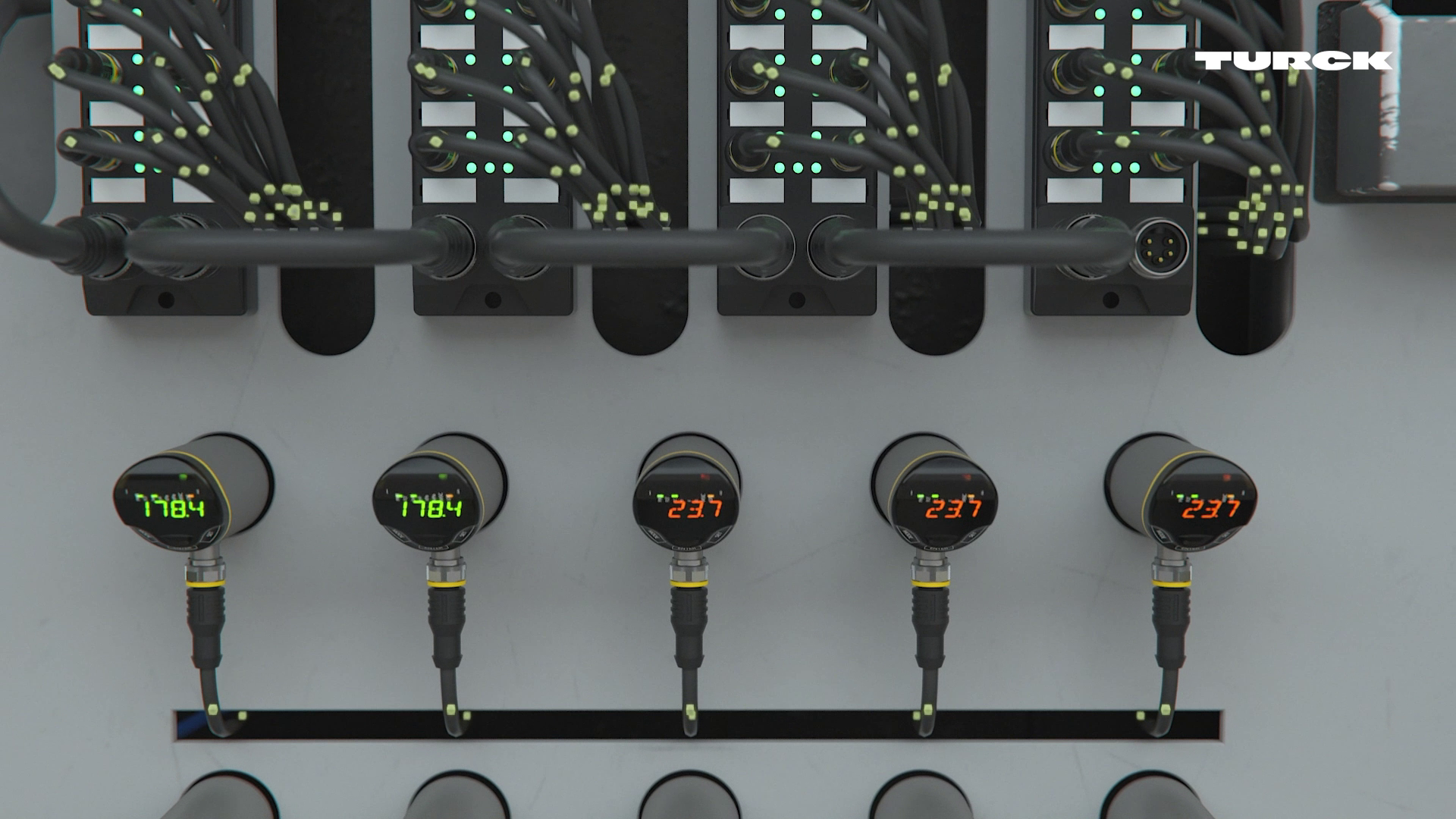

Del Sensor a la Nube

  • IO-Link 1.1 para transferir datos adicionales para el monitoreo de condiciones o el mantenimiento predictivo
  • La perfecta integración en Turck Cloud Solutions permite el paso del sensor a la nube sin necesidad de programación
  • El comportamiento de conmutación se puede establecer como normalmente abierto o normalmente cerrado

Máxima flexibilidad

  • El cabezal del sensor, que gira 340 grados, permite un posicionamiento óptimo sin necesidad de adaptar la conexión al proceso
  • Los perfiles de datos de otros fabricantes de sensores pueden emularse para una transición fluida a los dispositivos Fluid+

Alta disponibilidad del sistema

  • Máxima robustez gracias a la norma IP69K y sin necesidad de botones mecánicos
  • El mecanismo de bloqueo evita el tiempo de inactividad del sistema debido a la manipulación del sensor
  • Los materiales utilizados son resistentes a la radiación UV y a la niebla salina para aplicaciones en exteriores

White Paper de Fluid+

Encontrarás respuestas concisas a preguntas específicas sobre la detección y monitorización automatizada de fluidos en nuestros white papers de la familia Fluid+.

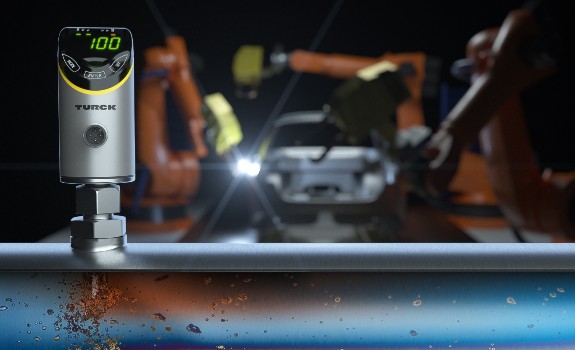

Los Cinco Errores Más Comunes en el Monitoreo de Flujo

Los Cinco Errores Más Comunes en el Monitoreo de Flujo

El whitepaper destaca los errores más comunes a la hora de seleccionar e instalar un sistema de control de flujo industrial. Ayuda a los usuarios a seleccionar el sensor adecuado, así como a garantizar su correcta instalación y puesta en marcha.

Los sensores Fluid+ en la Práctica

Las aplicaciones de ejemplo muestran cómo los usuarios se benefician de las ventajas de la familia de sensores Fluid+, de forma clara, práctica y directa.

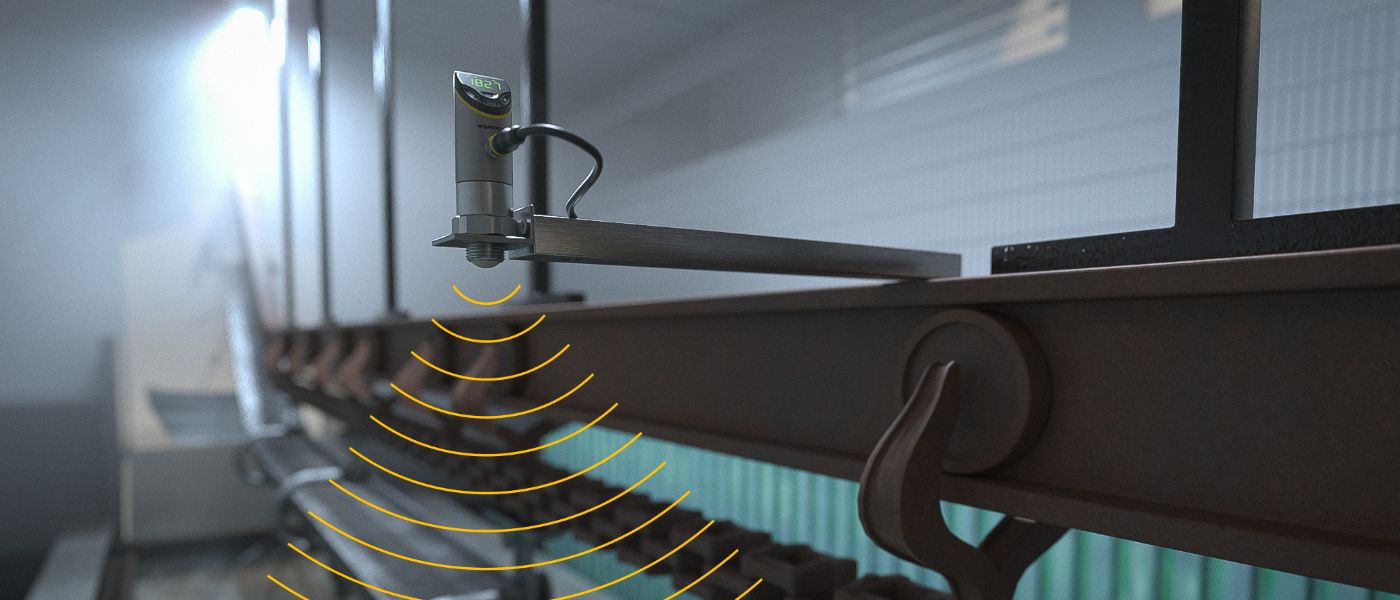

Medición del nivel en una planta de pintura por inmersión

Desde una distancia de hasta diez metros, los sensores de radar LRS+ miden la distancia y el nivel de inmersión catódica de los baños.

APRENDE MÁS

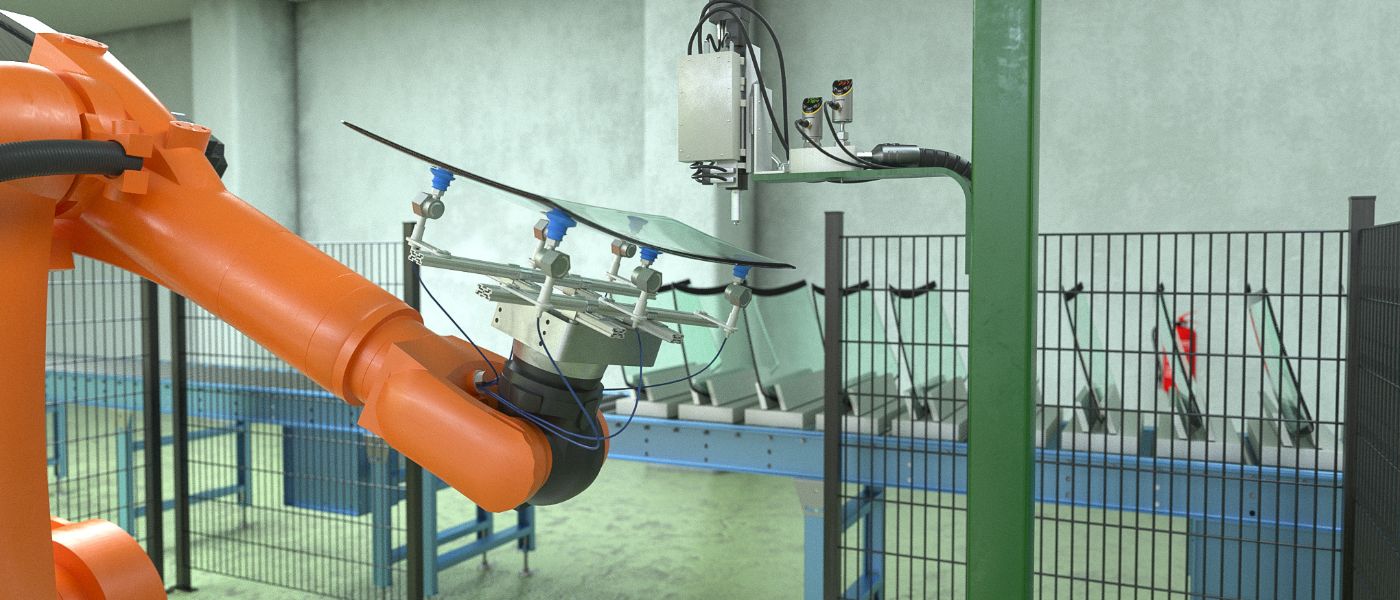

Garantiza la calidad en el robot de colocación de pegamento

Los sensores de presión y temperatura PS+ y TS+, que son compatibles con IO-Link, garantizan unas características de flujo uniformes de los adhesivos

LEARN MORE

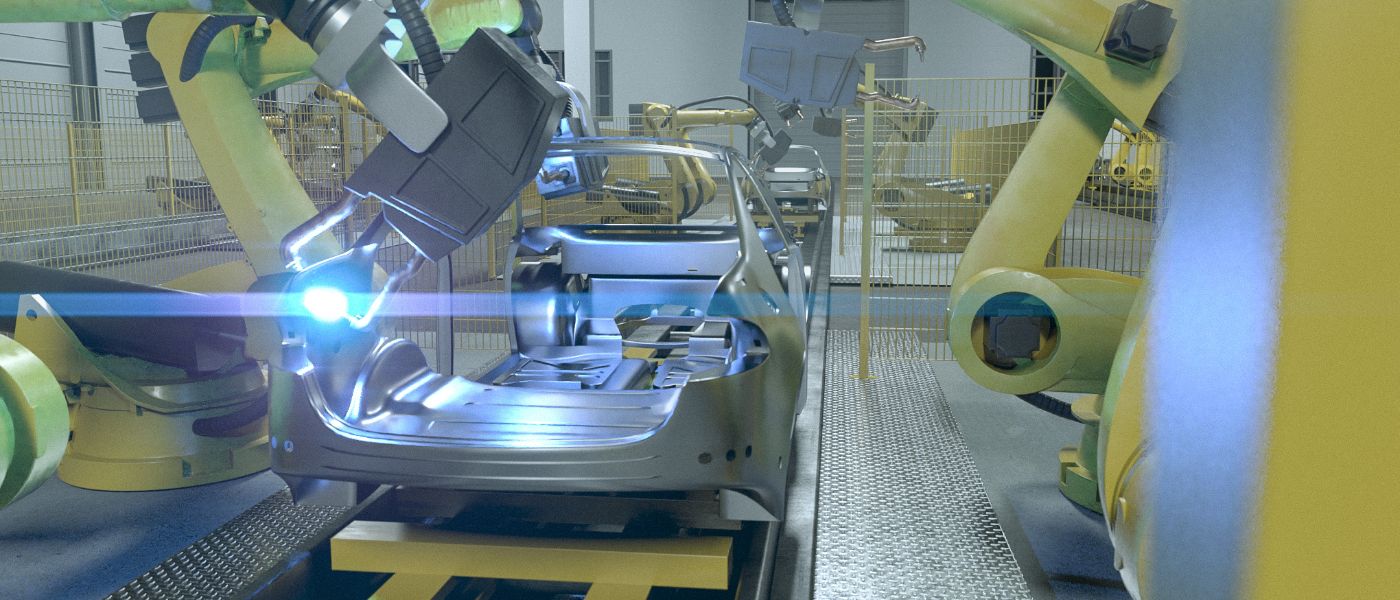

Monitoreo de circuito de enfriamiento en pinzas de soldadura

Los sensores de flujo FS+ controlan el flujo de refrigerante y avisan de los cambios críticos de temperatura

APRENDE MÁS

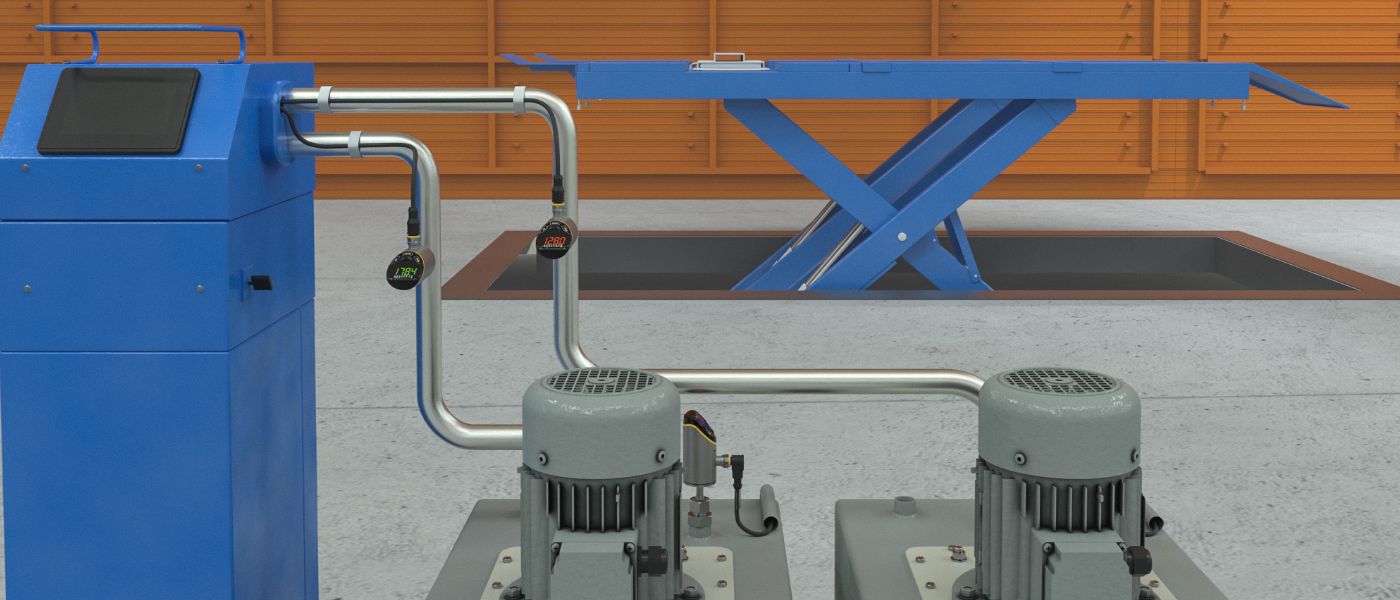

Proceso de medición de la presión en una plataforma hidráulica de tijera

Los sensores PS+ comprueban de forma confiable la presión de los cilindros hidráulicos

APRENDE MÁS

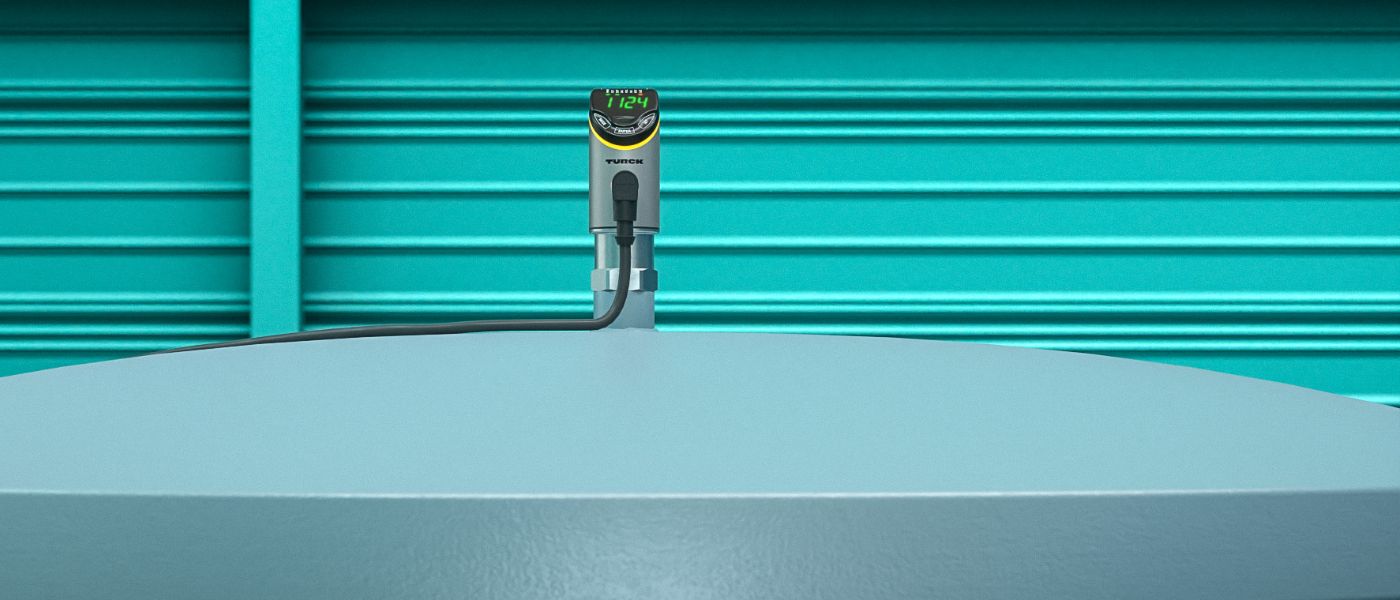

Revisión del nivel en el sistema de lubricación central

Los sensores ultrasónicos LUS+ detectan con seguridad el nivel de los depósitos de lubricante

APRENDE MÁS

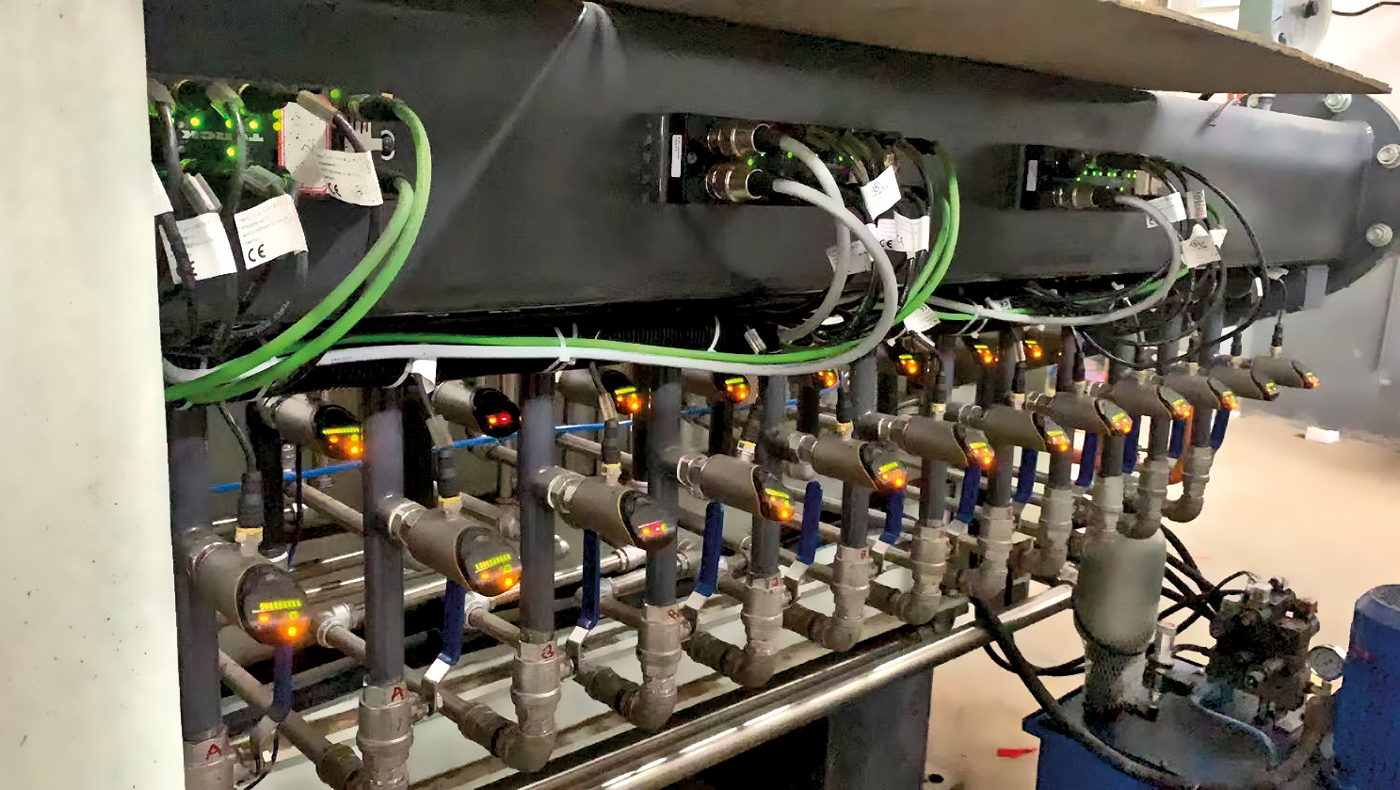

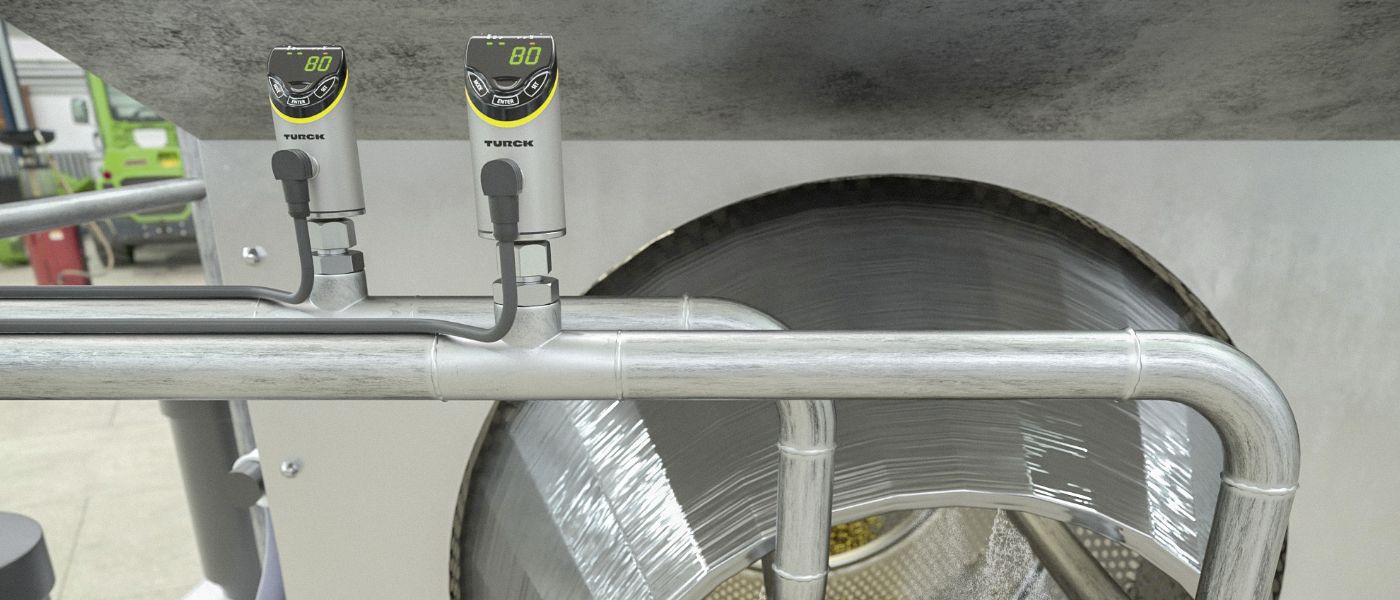

Monitoreo del flujo en lavadoras

Los sensores de flujo con tecnología IO-Link permiten controlar el suministro de productos de limpieza

APRENDE MÁS

Galería de fotos: Cinco grandes Talentos

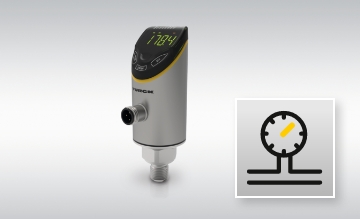

Sensores de Presión PS+

La serie PS+ está diseñada para rangos de presión de hasta 600 bar y está disponible con celdas de medición cerámicas (PS310), así como con celdas de medición metálicas (PS510). La variante de presión diferencial con doble conexión a proceso facilita el registro de las diferencias de presión con un solo dispositivo.

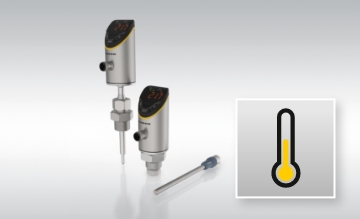

Sensores de Temperatura TS+

Los sensores TS+ están disponibles como unidades compactas TS700 con un sensor de temperatura integrado o como TS720 con una unidad de evaluación y visualización independiente para conectar termómetros de resistencia o termopares. El sensor detecta automáticamente qué tipo de sensor de temperatura está conectado.

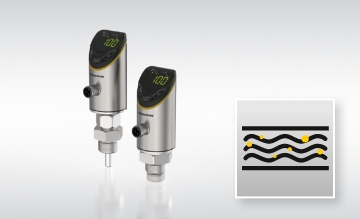

Sensores de Flujo FS+

El FS+ garantiza una puesta en marcha segura y rápida con las funciones Quick-Teach y Delta-Flow-Monitoring. Además del flujo, también puede emitir valores de temperatura del medio, lo que en muchas aplicaciones elimina la necesidad de sensores de temperatura adicionales.

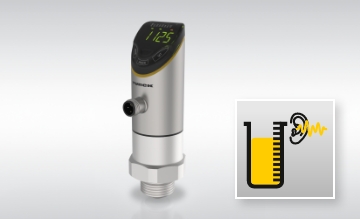

Sensores de nivel ultrasónicos LUS

El LUS+ registra de forma segura los niveles en un rango de hasta 0,4 o 1,3 metros. Puede soportar presiones de 0,5 a 5 bares en la conexión al proceso. Los valores medidos pueden visualizarse y emitirse como volúmenes residuales de forma sencilla mediante la asignación de parámetros a la geometría del contenedor existente.

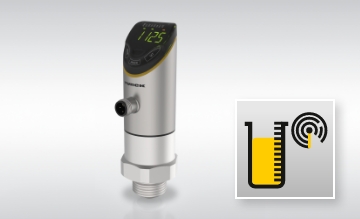

Sensores de nivel de llenado por radar LRS+

La serie LRS+ ha sido desarrollada para medir niveles en el rango de 0,35 a 10 metros. A diferencia de los sensores de nivel ópticos o basados en ultrasonidos, el LRS+ también proporciona valores de medición fiables a pesar de factores de interferencia como el polvo, el viento o la luz. El monitor de radar de Turck puede utilizarse para ocultar simplemente las señales de interferencia.

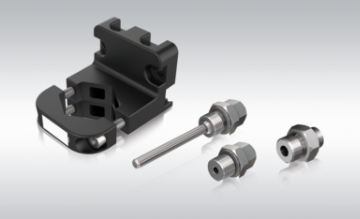

Accesorios para Fluid+

La amplia gama de accesorios para la plataforma Fluid+ demuestra que esta familia de dispositivos ha sido pensada de forma consecuente. Nuestra base de datos de productos contiene soportes de montaje, tubos de protección, secciones de refrigeración, cables de conexión y mucho más para cada producto individual.




¡Pregúntale a un experto!

Si tienes alguna pregunta sobre la familia de sensores Fluid+ o sobre un dispositivo en concreto, utiliza nuestro formulario de contacto. Nuestros expertos estarán encantados de aconsejarte.

Nuestros Expertos

Dr. Bruno Gries (abajo a la derecha) TS+ y PS+, Raphael Scholzen (abajo a la izquierda) FS+, Markus Bregulla (arriba a la izquierda) LUS+, Raphael Penning (arriba a la derecha) LRS+
