Sistema Excom de E/S genera espacio en las salas I & C

En Chevron Phillips Chemicals International NV, la excom de Turck reemplaza el nivel de E/S con el aislamiento Ex y, en consececuencia, ahorra mucho espacio en las salas I & C

El sistema de E/S utilizado en el sistema de control Honeywell en la planta belga Chevron Phillips Chemicals International NV (CPChem) en Beringen había sido descontinuado por el fabricante. CPChem identificó el excom de Turck como el sistema de E/S más adecuado para reemplazar el sistema anterior. Turck Mechatec preparó los gabinetes de control completamente precableados con bastidores excom y paneles de clasificación especial para CPS, que podrían ponerse en servicio en el sitio muy rápidamente. Hoy en día, excom ahorra un espacio considerable en la sala de I & C porque integra el aislamiento Ex por separado que anteriormente ocupaba mucho espacio. El hecho de que todas las E/S se operen de la misma manera, independientemente de si están en la Zona 1, 2 o en el área segura, es otro beneficio.

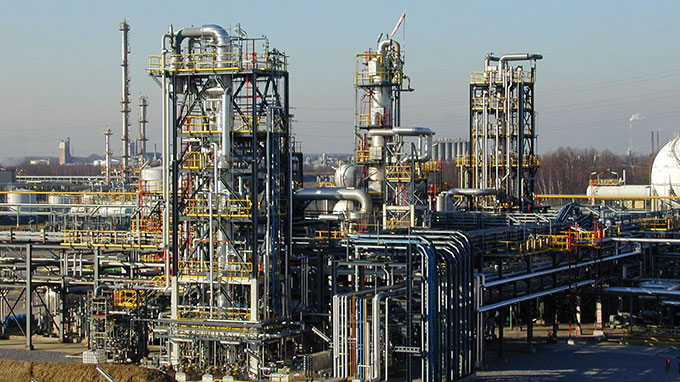

  • Planta CPChem en Beringen, Bélgica

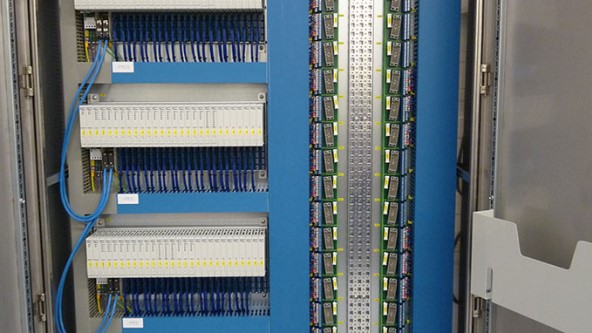

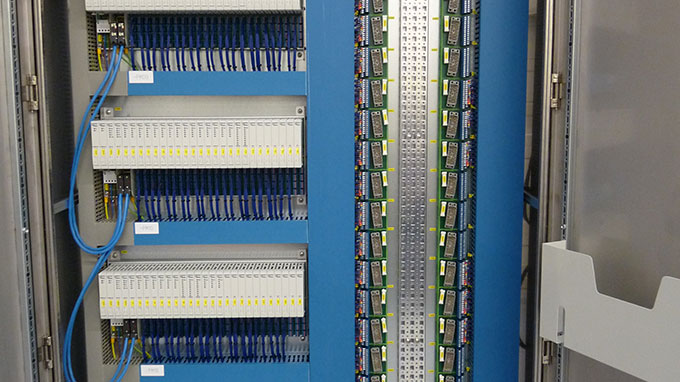

  • Listo para conectar: ​​Turck Mechatec precableó los gabinetes de control con excom a paneles especiales

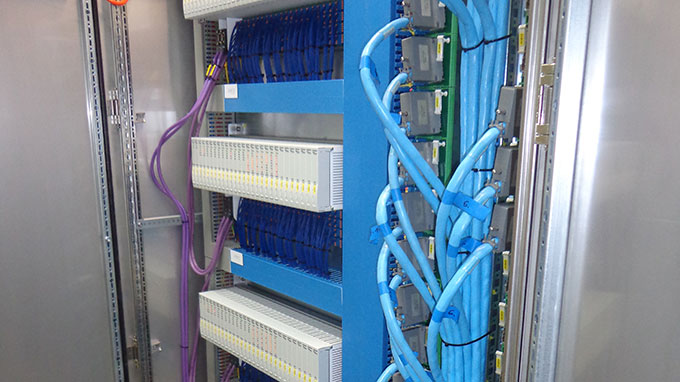

  • Solo fue necesario poner en orden los grandes conectores para implementar las conexiones de campo

  • Sarah Gyssels, Ingeniero en Chevron

En la compañía petroquímica Chevron Phillips Chemicals International NV, la excom de Turck reemplaza hoy el sistema de E/S anterior y el aislamiento Ex en la misma carcasa. Esto crea espacio en la sala de I & C para expansiones de planta y tecnologías innovadoras. La planta en Beringen pertenece a Chevron Phillips Chemicals International NV (CPChem) desde finales de 2011. Fue fundada en 1991 por la refinería finlandesa Neste. La planta de Beringen se centra en la fabricación de polialfaolefinas (PAO), que se utilizan en aceites sintéticos y lubricantes. Estos aceites se utilizan principalmente en la industria del automóvil y otros sectores industriales.

Proyecto piloto

Primero CPChem lanzó un proyecto piloto con un panel de control, en el cual las tarjetas de E/S fueron reemplazadas por un rack excom. Esto fue para las señales intrínsecamente seguras para dispositivos de campo en la Zona 1 o 2 ... Como el proyecto piloto demostró ser exitoso, se planearon proyectos de seguimiento con excom. Conclusión inicial del proyecto piloto: Excom ahorra mucho espacio. Otros sistemas requieren un aislamiento Ex ubicado por separado para las señales en la Zona 1. Con excom, el procesamiento de señal y el aislamiento Ex están integrados en una sola carcasa. Después del proyecto piloto, CPC tuvo claro que solo necesitaban tres gabinetes de control con excom para reemplazar cinco gabinetes de control con dispositivos del sistema anterior.

Después del exitoso proyecto piloto, CPChem reemplazó un total de 172 E/S en 2015. En el proyecto de continuación en 2017, se conectaron otras tarjetas de E/S para 720 señales a través de excom.

Conexión rápida al sistema de control existente

El tiempo disponible para instalar la tecnología de E/S fue corto. A pesar de que la planta de Beringen tiene un plazo de entrega de 14 días como máximo cada dos años, más que solo la instalación física tuvo que completarse dentro de este marco de tiempo. Los nuevos dispositivos también tuvieron que ser comisionados y su interacción con el sistema general fue probada minuciosamente.

Fue una gran ventaja que Turck pudiera suministrar gabinetes de control completamente precableados, que estaban equipados con excom y paneles especiales de clasificación que CPChem había utilizado anteriormente. El propio proveedor de servicios Turck para soluciones personalizadas, Turck Mechatec, ensambló los armarios de control precableados y listos para conectarse con los paneles de clasificación. Esto acortó considerablemente el tiempo de instalación para CPChem ya que era posible retener todo el cableado de campo.

Un sistema para todas las señales

La migración completa de las tarjetas de E/S para la señal no intrínsecamente segura debe completarse en 2019. Para entonces, todas las 2000 E/S se conectarán mediante excom.
