Medición de posición con RFID y encoder

El proveedor del parque de atracciones Wiegand está implementando la medición de la posición futura en 2 atracciones de feria con un sistema de en encoders y antenas de lectura/escritura RFID de Turck, conectados a un controlador de seguridad Hima

Wiegand, el proveedor de parques de atracciones con sede en Hesse, utilizó anteriormente un encoder en sus circuitos Wie-Flyers y Bobkart que solo ofrecían un rendimiento limitado en entornos exteriores severos. Después de que esto se interrumpió, Wiegand y su integrador ARI-contact se encontraron con una solución permanentemente robusta basada en los productos Hima y Turck. Los encoders Turck, los tags RFID y las antenas de lectura/escritura garantizarán en el futuro un movimiento seguro para estos paseos en el parque de atracciones. Mediante la combinación de detección de posición incremental y RFID, el sistema previene de forma confiable cualquier colisión. El controlador del socio de cooperación Hima se adaptó aquí especialmente a los módulos utilizados.

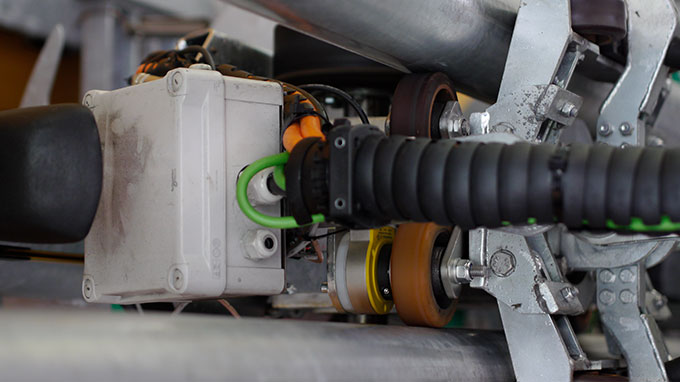

  • El encoder QR24 se coloca en el rodillo de la guía del riel, desde donde envía pulsos al controlador

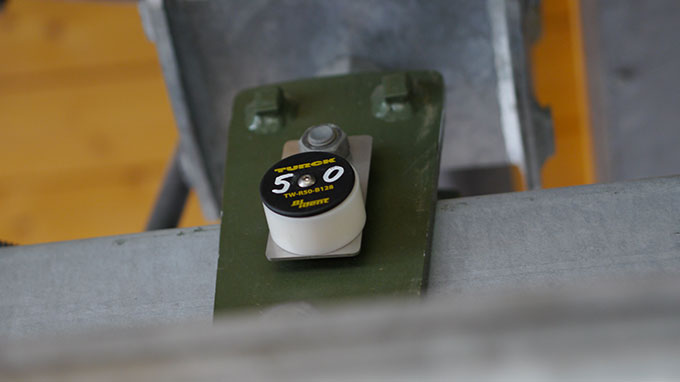

  • La pista Wie-Flyer en Brotterode está equipada con tags RFID

  • La nueva solución de Turck and Hima impresionó al Gerente del Taller Oliver Grothkopp

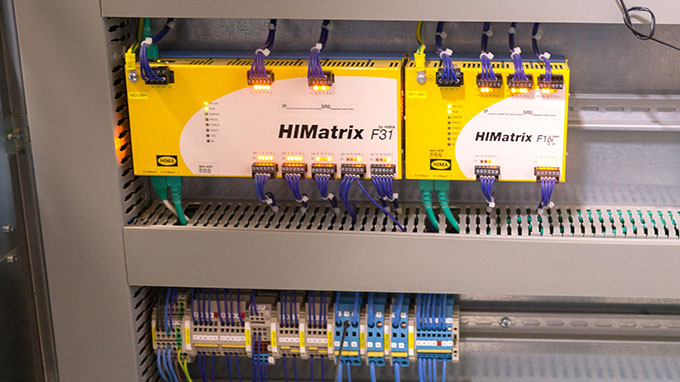

  • El HIMatrix en el gabinete de control coordina los otros controladores en los paseos

La empresa con sede en Hesse, Josef Wiegand GmbH & Co. KG, pateó pistas de tobogán de verano y así se convirtió en líder mundial del mercado en este sector. Wiegand ahora ha introducido algunas innovaciones técnicas para sus juegos de vuelo, los llamados Wie-Flyers, y en sus Bobkarts.

Un controlador, diferentes opciones

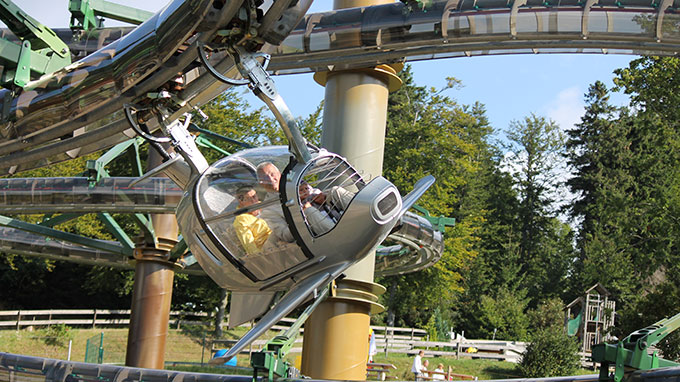

El Wie-Flyer es un biplaza suspendido en forma de góndola, en el que los pasajeros pueden controlar su velocidad según sea necesario. La potencia de los volantes se suministra a través de un sistema integrado en los rieles. Un sistema automático de control de distancia está integrado para evitar colisiones. Esto mide la posición de las góndolas individuales y les permite comunicarse entre ellas. De esta manera, la siguiente góndola siempre sabe la ubicación de la góndola en frente.

Los Bobkarts son toboganes eléctricos que corren a través de una pista de acero inoxidable. Como los Bobkarts tienen el mismo controlador que los Flyers, se utilizan las mismas características de prevención de colisiones de velocidad y de cola trasera.

En el diseño anterior, Wiegand utilizó encoders ópticos en sus Wie-Flyers y Bobkarts en combinación con un controlador de seguridad Hima. Cuando el fabricante discontinuó el encoder, Wiegand buscó un reemplazo adecuado para el posicionamiento de sus atracciones. A esto se agregó el hecho de que la solución anterior era muy susceptible a fallas y a menudo ocurrían problemas mecánicos.

Hima y Turck ofrecen la solución

Wiegand, Hima y su integrador ARI-contact comenzaron a buscar una solución alternativa. El fabricante del controlador encontró la solución en Turck. Hima conocía los requisitos que el sistema de detección de posición y seguridad tenía que cumplir debido a la colaboración previa. El sistema tenía que determinar la posición de las góndolas individuales y controlar o restringir su velocidad sobre la base de esta información. La detección de posición a prueba de fallas también debía garantizarse incluso a altas velocidades. Además de la detección de posición a través de un codificador, también se utilizó RFID.

Proceso de desarrollo intensivo

La solución de detección de posición que utiliza RFID y el codificador permite al controlador a bordo de la góndola o kart para coordinar la detección de posición. Turck desarrolló un firmware específicamente para sus cabezales de lectura / escritura RFID. Hima proporcionó un bloque funcional para esto que fue específicamente diseñado para el sistema RFID de Turck.
